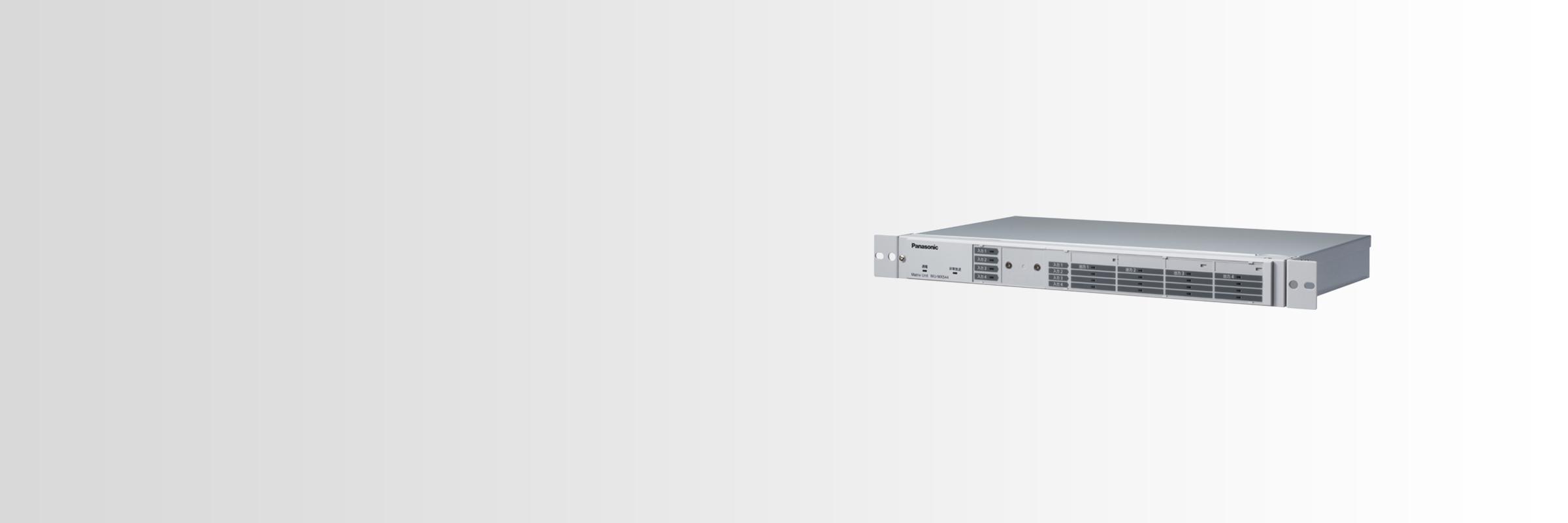

ラック形非常用放送設備 入力マトリクスユニット WU-MX544

入力マトリクスユニット

本体希望小売価格 オープン価格

入力マトリクスユニットWU-MX544

入力マトリクスユニット WU-MX544

  • WU-MX544

主な機能・特長

  • 最大16台まで増設することにより、32入力8出力または8入力32出力のマトリクス構成が可能。

  • 入力1は非常操作ユニット入力兼用で、非常放送時に優先。

  • 各入力は0 /−20 dBVの入力感度切り換えと音量調整が可能。

  • マトリクス設定はDIPスイッチによるプリセットまたは、外部メイク信号によるクロスポイントの制御が可能。

  • フェードイン機能を搭載。

4入力4出力のマトリクスを自由に設定できます。

強み・特長

概要

  • 最大16台まで増設することにより、32入力8出力または8入力32出力のマトリクス構成が可能。
  • 入力1は非常操作ユニット入力兼用で、非常放送時に優先。
  • 各入力は0 /−20 dBVの入力感度切り換えと音量調整が可能。
  • マトリクス設定はDIPスイッチによるプリセットまたは、外部メイク信号によるクロスポイントの制御が可能。
  • フェードイン機能を搭載。

寸法図(単位:mm)

入力マトリクスユニット WU-MX544 寸法図(単位:mm)

ダウンロード

WU-MX544
電源
DC24 V 220 mA(WU-L62から供給)
音声入力1 ~ 4
0 dB /-20 dB切り換え 入力インピーダンス:5 kΩ電子バランス(音声入力1は非常入力と兼用)
増設音声入力IN /OUT
音声入力1 ~ 4と並列接続
音声出力1 ~ 4
0 dB 600 Ω平衡
