ラック形非常用放送設備 WU-ER552(20回線)/551(10回線)/WU-EZ552

増設用出力制御ユニット

本体希望小売価格 WU-ER551 オープン価格 WU-ER552 オープン価格 WU-EZ552 オープン価格

WU-ER552(20回線)/551(10回線) /WU-EZ552

WU-ER552(20回線)/551(10回線)/WU-EZ552

  • WU-ER552
  • WU-ER551
  • WU-EZ552

主な機能

  • 20回線(WU-ER552)/10回線(WU-ER551)単位で最大17ユニット、340回線まで接続可能。

  • EB接点端子×2系統、EMG24Vブレイク×2系統を装備。

  • スピーカー回線ごとに緊急リレーの制御ができ、緊急放送(アッテネータ飛ばし放送)を1回線ごとに設定可能。

スピーカー回線(N、R、C)の接続、制御用ユニットです 。

WU-ER552(20回線)/551(10回線)/WU-EZ552

強み・特長

概要

  •  20 回線(WU-ER552)/ 10 回線(WU-ER551) 単位で最大17ユニット、 340 回線まで接続可能。
  •  EB 接点端子×2 系統、EMG24Vブレイク×2 系統を装備。
  • スピーカー回線ごとに緊急リレーの制御ができ、緊急放送(アッテネータ飛ばし放送)を1回線ごとに設定可能。

寸法図(単位:mm)

増設用出力制御ユニット WU-ER552/WU-ER551

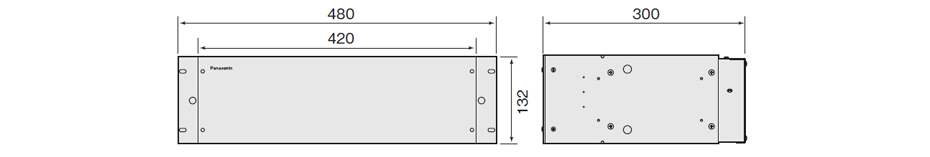

増設用出力制御ユニット WU-ER552/WU-ER551 寸法図(単位:mm)

スピーカー制御状態出力ボード WU-EZ552

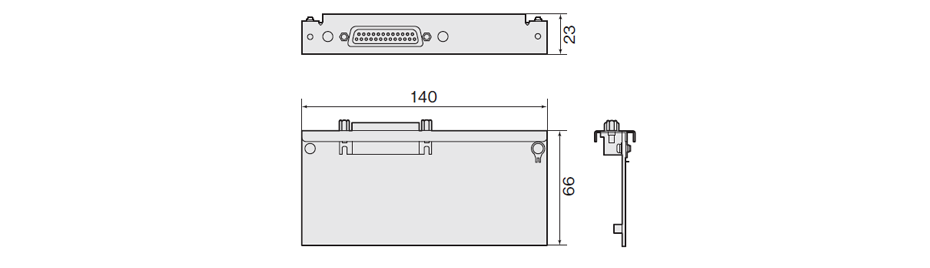

スピーカー制御状態出力ボード WU-EZ552 寸法図(単位:mm)

主な仕様

WU-ER552 WU-ER551 WU-EZ552
電源
DC24 V 1 A(WU-L62より供給)
DC24 V 690 mA(WU-L62より供給)
DC24 V 180 mA(ユニット内で供給)
階別/火災確認信号入力
EL1 〜EL20、EC、EF開放電圧30 V 短絡電流 3 mA ( 即結端子台)
EL1 〜EL10、EC、EF開放電圧30 V 短絡電流 3 mA( 即結端子台)
-
スピーカー出力
SP1 〜SP20(各N,R,C)1回線あたり最大200 W
SP1 〜SP10(各N,R,C)1回線あたり最大200 W
-
EMG24Vブレイク1、2
CONT、COM 出力電圧 DC24 V 制御電流150 mA
CONT、COM 出力電圧 DC24 V 制御電流150 mA
-
EB 接点1、2
無電圧メイク リレー接点 DC50 V 1 A
無電圧メイク リレー接点 DC50 V 1 A
-
