ラック形非常用放送設備 ラック形非常放送設備向けユニットセット WU-ER500A (WK-ER500A/WU-ER550)

ラック形非常放送設備向けユニットセット

本体希望小売価格 WK-ER500A オープン価格<認評放第26~15号> WU-ER550 オープン価格 WU-ER500A オープン価格 ※WK-ER500A とWU-ER550 は、  セット販売(セット品番:WU-ER500A<オープン価格>)のみ  承っております。

ラック形非常放送設備向けユニットセットWU-ER500A (WK-ER500A/WU-ER550)

ラック形非常放送設備向けユニットセット WU-ER500A (WK-ER500A/WU-ER550)

  • WK-ER500A

主な機能

  • WU-ER500AはWK-ER500AとWU-ER550のセット販売品番です。

  • 本ユニットセットと、その他WL-8000Aシリーズ用ユニットを組み合わせて使用します。

  • ラックの新規購入が不必要な場合、効率的なシステムを組むことができます。

お問い合わせ 販売店一覧

非常操作ユニットと入出力制御ユニットのセット販売品番です。

ラック形非常放送設備向けユニットセット WU-ER500A (WK-ER500A/WU-ER550)

お問い合わせ 販売店一覧

強み・特長

ラック形非常放送設備向けユニットセット WU-ER500A (WK-ER500AとWU-ER550のセット)

  • WU-ER500AはWK-ER500AとWU-ER550 のセット販売品番です。
  • 本ユニットセットと、その他WL-8000Aシリーズ用ユニットを組み合わせて使用します。
  • ラックの新規購入が不必要な場合、効率的なシステムを組むことができます。
  • 型式番号は、WL-8000A/ WL-8500Aと同じです。

※必ず、非常用放送設備として消防法に基づくシステム設計、工事設計を行ってください。
※ 使用するラックは以下のラックをご利用ください。

  •  ロングラック:WU-RL85、WP-8500ラック、WL-8500Aラック
  •  スタンダードラック:WU-RS80、WP-8000ラック、WL-8000Aラック

上記と同等のラック(外殻が厚さ0.8 mm以上の鋼板であること)

※使用には消防署の許可が必要です。本ユニットセットもラック形非常用放送設備と同様、消防署の了承のもと使用できます。
本ユニットセットに別途必要なユニットを組み合わせ、機器の型式番号と各ユニット品番を消防署へ提出してください。

非常操作ユニット WK-ER500A

  • 他のユニットと組み合わせ、非常放送/緊急地震放送/緊急放送/業務放送を行えます。
  • 増設用操作ユニット(20局)を接続する事により、最大340局340 回線のスピーカーラインをON/OFF可能(最大構成:増設用操作ユニット( 20局)×16台、増設用出力制御ユニット×17台 )。
  • 業務用、緊急放送用に20種類のメッセージを内蔵し、緊急起動スイッチ等で放送することができます(SD/SDHCメモリーカードにより内蔵音源の書き換え可 )。
  • 自火報単位で階情報の設定を行うことにより、同一出火階グループに複数の階情報を放送できます。
非常操作ユニット WK-ER500A
非常操作ユニット WK-ER500A

入出力制御ユニット WU-ER550

  • 非常リモコン (最大8台) 、マルチリモコン (最大8台) 、一般リモコン、出力制御ユニットなど周辺機器との接続・制御が可能(入出力端子部付)。
入出力制御ユニット WU-ER550
入出力制御ユニット WU-ER550


定格
電源 DC24 V 270 mA(WU-L62より供給)
一般リモコン接続部 電源出力:DC24 V 1系統 最大電流300 mA
制御入力端子:1 〜10、一斉、COM コールサイン×2、放送制御
音声入力:−10 dBV 平衡×2
制御入力接続部 外部制御入力:1 〜10、COM×2 BGM /ページング/チャイム:CONT, COM
マルチリモコン接続部 電源出力:DC24 V 1系統 最大電流1 A
シリアル通信:LB±×4系統
音声入力:0 dBV 平衡×1
非常リモコン接続部 電源:DC24 V×2系統 各最大電流3.3 A
シリアル通信:LB±×4系統
制御:EMG、CPU OFF、URG、RSB、RSG
音声入力:−10 dBV 平衡×4
汎用出力
(状態出力) 接続部
リレー接点×5 制御電圧 DC35 V 制御電流 500 mA
オープンコレクター出力×5 制御電圧 DC35 V 制御電流 80 mA
COM×1
寸法 480 mm(幅)×132 mm(高さ)×300 mm(奥行)
質量 約7.8 kg
仕上げ パネル AVライトグレー塗装(マンセルN8近似色 日塗工 CN-80 近似色)

寸法図(単位:mm)

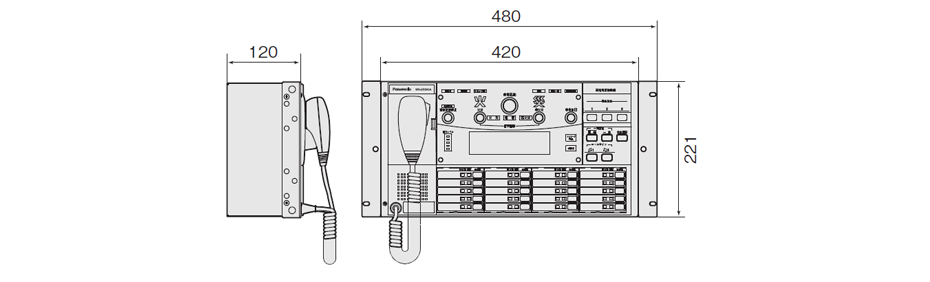

非常操作ユニット WK-ER500A


非常操作ユニット WK-ER500A

入出力制御ユニット WU-ER550


入出力制御ユニット WU-ER550

主な仕様

WK-ER500A
電源
DC24 V 370 mA(電源制御ユニットまたは非常電源ユニットより供給)
音声部

●音声警報音:第1シグナル音/第2シグナル音/発報放送/火災放送/非火災放送 100 種類の階情報を標準内蔵 階情報の増設可能 ●非常/業務兼用マイク入力:-58 dBV 10 kΩ AGC付 (出荷時-52 dBV)音量調整(内部) ●ライン1 /ミキサー入力:-2 dBV 10 kΩ 平衡 ●ライン2 /緊急入力:-2 dBV 10 kΩ 平衡 ●ライン3:-2 dBV/-65 dBV 10 kΩ 平衡 ●ライン4 /ページング入力:-2 dBV 10 kΩ 平衡 ●BGM入力:-2 dBV 10 kΩ 平衡 ●チャイム入力:-2 dBV 10 kΩ 平衡
