溶接トーチの使用率について

概要

1. 定格使用率とは

アーク（切断）溶接用トーチは間接的に使用される電気機器のため、その作業頻度はアーク溶接機のJISに、定義されている。トーチには「定格使用率」（定格周波数の入力電圧において定格出力電流を断続負荷した場合に使用率）が定められています。

2. 許容使用率とは

アーク溶接に使用される機器は、その使用率に適合するように設計されており、操作性、移動性および経済性の良い構造になっています。
許容使用率を超えて使用すると、加熱検出機能の動作により機器が停止したり、あるいは機器の焼損にまで至る場合がありますので注意が必要です。

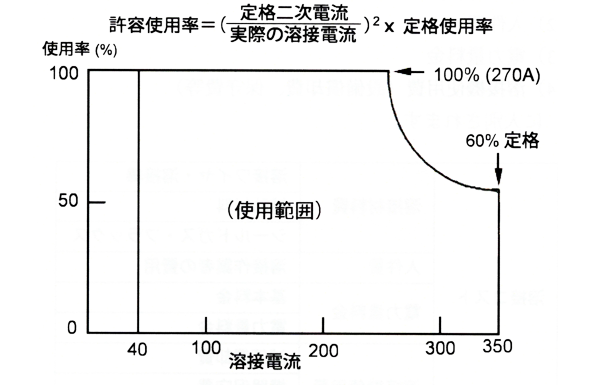

定格出力（二次）電流と異なる電流で溶接する場合の「許容使用率」は発生する熱量が、等価になる右記の計算式を用いて算出します。いかに短時間といえども、定格２次電流より大きい溶接電流は、使用できません。

使用率の画像

注意

  • 溶接トーチは溶接電源等と組み合わされて使用されます。各構成ユニットの定格使用率は必ずしも同じとは限りません。
  • 接続されたケーブル類を含む構成ユニットの一番小さい定格使用率により、システム全体の許容使用率は制限されます。
  • 溶接トーチなどは溶接法により定格使用率が異なります。パルスMAG、パルスMIG溶接では定格使用率が低くなり、交流出力は直流出力に比べ定格使用率は低くなります。
  • 水冷仕様トーチの使用率は100％で表記しておりますが、こちらは冷却水が正しく循環していることを前提とした使用率です。
  • 表に記載された数字は指令値(設定された数値)ではなく実効値(実際に出力された数値)を表しております。
    溶接中の条件変化により指令値よりも高い数値が出力されることもございますので、ご注意ください。

トーチの使用率

以下のボタンは各種溶接トーチにおける使用率の表にリンクしています。
ボタンをクリック頂くか「Ctrl」キー＋「F」にてトーチの品番を入力し検索してください。

CO2 / MAG トーチ（ケーブル一体型） CO2 / MAGトーチ（皮カバータイプ）

MIGトーチ TIGトーチ CUTトーチ

CO2 / MAG トーチ（ケーブル一体型）

分離コネクション
従来タイプ		 CO２溶接時 MAG溶接時 備考
定格電流 定格使用率 100％
使用率電流		 定格電流 定格使用率 100％
使用率電流
YT-18CS4 180 A 40 % 110A 180 A 20 % 80 A -
YT-18CSB4 180 A 40 % 110A 180 A 20 % 80 A -
YT-18CSC4 - - - 180 A 20 % 80 A -
YT-18CSD4 - - - 180 A 20 % 80 A -
YT-20CS4 200 A 50 % 140 A 200 A 25 % 100 A -
YT-20CSB4 200 A 50 % 140 A 200 A 25 % 100 A -
YT-20CF4 200 A 50 % 140 A 200 A 25 % 100 A -
YT-35CS4 350 A 45 % 230 A 350 A 35 % 200 A -
YT-35CSM4 350 A 45 % 230 A 350 A 35 % 200 A -
YT-35CSL4 350 A 45 % 230 A 350 A 35 % 200 A -
YT-35CF4 350 A 40 % 220 A 350 A 20 % 150 A -
YT-35CFM4 350 A 40 % 220 A 350 A 20 % 150 A -
YT-35CFL4 350 A 40 % 220 A 350 A 20 % 150 A -
YT-35CE4 350 A 20 % 150 A 350 A 20 % 150 A -
YT-35CEM4 350 A 20 % 150 A 350 A 20 % 150 A -
YT-35CH4 350 A 60 % 270 A 350 A 35 % 200 A -
YT-35CHM4 350 A 60 % 270 A 350 A 35 % 200 A -
YT-35CHL4 350 A 60 % 270 A 350 A 35 % 200 A -
YT-35CSG4 350 A 45 % 230 A 350 A 35 % 200 A パルスMAG時 20％
パルスMIG時 10％
YT-35CSM4TAL 350 A 45 % 230 A 350 A 35 % 200 A -
YT-35CSL4TAL 350 A 45 % 230 A 350 A 35 % 200 A -
YT-50CS4 500 A 40 % 315 A 500 A 35 % 295 A -
YT-50CSM4 500 A 40 % 315 A 500 A 35 % 295 A -
YT-50CSL4 500 A 40 % 315 A 500 A 35 % 295 A -
YT-50CE4 500 A 25 % 250 A 500 A 20 % 220 A -
YT-50CEM4 500 A 25 % 250 A 500 A 20 % 220 A -
YT-50CEL4 500 A 25 % 250 A 500 A 20 % 220 A -
YT-50CSG4 500 A 40 % 316 A 500 A 35 % 295 A パルスMAG時 20％
パルスMIG時 10％
YT-50CSM4TAL 500 A 40 % 316 A 500 A 35 % 295 A -
YT-50CSL4TAL 500 A 40 % 316 A 500 A 35 % 295 A -

CO2 / MAGトーチ（皮カバータイプ）

分離コネクション
従来タイプ		 CO２溶接時 MAG溶接時

備考
定格電流 定格使用率 100％
使用率電流		 定格電流 定格使用率 100％
使用率電流
YT-351CC 350 A 70 % 290 A 350 A 35 % 200 A -
YT-501CC 500 A 70 % 400 A 500 A 30 % 290 A -
YT-501CCL 500 A 70 % 400 A 500 A 30 % 290 A -
YT-501CPT4 500 A 70 % 400 A 500 A 30 % 290 A -
YT-501CCT6 500 A 70 % 400 A 500 A 30 % 290 A -
YT-501CW 500 A 80 % 445 A 500 A 40 % 315 A -
YT-501CWA1 500 A 80 % 445 A 500 A 50 % 350 A パルスMAG時：40 ％ / 315A
YT-501MCZWT16 500 A 80 % 445 A 500 A 50 % 350 A パルスMAG時：40 ％ / 315A
YT-50CSW4 500 A 80 % 445 A 500 A 50 % 350 A パルスMAG時：40 ％ / 315A
YT-601CCW 600 A 100 % 600 A 600 A 100/550 % 550 A -
YT-601CCWC45 600 A 100 % 600 A 600 A 100/550 % 550 A -

MIGトーチ

分離コネクション
従来タイプ		 CO2溶接時 MAG溶接時 備考
定格電流 定格使用率 100％
使用率電流		 定格電流 定格使用率 100％
使用率電流
YT-20MD2 200 A 60 % 150 A 200 A 30% 110 A -
YT-30MD2 300 A 50 % 210 A 300 A 30% 160 A -
YT-40MDW2 400 A 100 % 400 A 400 A 60% 310 A -
YT-50MDW2 500 A 80 % 445 A 500 A 60% 385 A -

TIGトーチ

トーチ品番 直流出力時 交流出力時
定格電流 定格使用率 100％使用率電流 定格電流 定格使用率 100％使用率電流
YT-08TS2 80 A 35 % 47 A 55 A 35 % 32 A
YT-12TS2 120 A 35 % 70 A 85 A 35 % 50 A
YT-12TP2 120 A 35 % 70 A 85 A 35 % 50 A
YT-15TS2 150 A 35 % 88 A 105 A 35 % 62 A
YT-15TS2C1 150 A 35 % 88 A 105 A 35 % 62 A
YT-15TS2TAB 150 A 35 % 88 A 105 A 35 % 62 A
YT-15TS2TAC 150 A 35 % 88 A 105 A 35 % 62 A
YT-15TS2TAD 150 A 35 % 88 A 105 A 35 % 62 A
YT-15TSF2 150 A 35 % 88 A 105 A 35 % 62 A
YT-15TSF2C1 150 A 35 % 88 A 105 A 35 % 62 A
YT-15TP2 150 A 35 % 88 A 105 A 35 % 62 A
YT-20TS2 200 A 35 % 118 A 140 A 35 % 82 A
YT-20TS2C1 200 A 35 % 118 A 140 A 35 % 82 A
YT-20TS2TAD 200 A 35 % 118 A 140 A 35 % 82 A
YT-20TS2TAG 200 A 35 % 118 A 140 A 35 % 82 A
YT-20TS2TAH 200 A 35 % 118 A 140 A 35 % 82 A
YT-20TSF2 200 A 35 % 118 A 140 A 35 % 82 A
YT-20TSF2C1 200 A 35 % 118 A 140 A 35 % 82 A
YT-20TSW2 200 A 100 % 200 A 140 A 100 % 140 A
YT-30TS2 300 A 20 % 134 A 210 A 20 % 93 A
YT-30TS2C1 300 A 20 % 134 A 210 A 20 % 93 A
YT-30TS2TAG 300 A 20 % 134 A 210 A 20 % 93 A
YT-30TS2TAH 300 A 20 % 134 A 210 A 20 % 93 A
YT-30TSW2 300 A 100 % 300 A 210 A 100 % 210 A
YT-30TSW2C1 300 A 100 % 300 A 210 A 100 % 210 A
YT-30TSW2TAG 300 A 100 % 300 A 210 A 100 % 210 A
YT-30TSW2TAH 300 A 100 % 300 A 210 A 100 % 210 A
YT-30TPW2 300 A 100 % 300 A 210 A 100 % 210 A
YT-50TSW2 500 A 100 % 500 A 350 A 100 % 350 A
YT-50TSW2C1 500 A 100 % 500 A 350 A 100 % 350 A

CUTトーチ

溶接電源 三相時
定格電流 定格使用率 100％使用率電流
YT-03PD3 35 A 60 % 27 A
YT-03PD3CB0 35 A 60 % 27 A
YT-03PD3CC0 35 A 60 % 27 A
YT-03PE3 35 A 60 % 27 A
YT-03PE3CB0 35 A 60 % 27 A
YT-03PE3CC0 35 A 60 % 27 A
YT-06PD3 60 A 100 % 60 A
YT-06PD3CB0 60 A 100 % 60 A
YT-06PD3CC0 60 A 100 % 60 A
YT-06PD3TAE 60 A 100 % 60 A
YT-06PE3 60 A 100 % 60 A
YT-06PE3CB0 60 A 100 % 60 A
YT-06PE3CC0 60 A 100 % 60 A
YT-08PD3 80 A 100 % 80 A
YT-08PD3CB0 80 A 100 % 80 A
YT-08PD3CC0 80 A 100 % 80 A
YT-08PE3 80 A 100 % 80 A
YT-08PE3CB0 80 A 100 % 80 A
YT-08PE3CC0 80 A 100 % 80 A
YT-08PDA3 80 A 100 % 80 A
YT-08PDA3CB0 80 A 100 % 80 A
YT-08PDA3CC0 80 A 100 % 80 A
YT-15PDW3 150 A 100 % 150 A
YT-15PDW3TAC 150 A 100 % 150 A
YT-15PDW3TAA 150 A 100 % 150 A
YT-15PDW3TAD 150 A 100 % 150 A
YT-15PDW3TAB 150 A 100 % 150 A
YT-15PEW3TAE 150 A 100 % 150 A
YT-15PEW3TAA 150 A 100 % 150 A
YT-15PEW3TAB 150 A 100 % 150 A
