ソフトウェア・ファームウェア
Microphone System Configuration Center （MicCC）
Microphone System Configuration Center （MicCC）※は、パナソニック製の1.9GHz帯デジタルワイヤレスマイクシステムとシーリングアレイマイクロホンシステムの各種設定や状態取得が可能です。ワイヤレス受信機、アンテナステーションとパソコンをLANケーブルで接続することにより、MicCCを使用できます。
※従来の1.9 GHz 帯デジタルワイヤレスマイクシステムの各種設定や状態管理をする「運用支援ソフト」は、本ソフトウェアに統合しました。
画面例
1. システム状態表⽰
各機器の接続状態、システム同期状態、受信レベル、音声レベル、電池残量などを表⽰します。
また、充電器（WX-SZ600）を使用することで、充電状態を確認することもできます。
2. システム動作設定
ペアリング登録、フィールド選択の設定、マルチセッション機能の設定ができます。
3. メンテナンス
スロットモニター、簡易スペクトラムアナライザー、ウォークテストなどが確認できます。
・スロットモニター
1.9GHz帯で使⽤している電波の混雑状況をモニタリングできます。また、1.9GHz帯を使⽤しているPHSの有無も確認できます。
・簡易スペクトラムアナライザー
1.9GHz帯付近の無線信号レベルをモニタリングする機能です。携帯電話基地局などの影響を確認できます。
・ウォークテスト
ワイヤレスアンテナ、ワイヤレスマイクロホンの受信電波の強度をモニタリングする機能です。使⽤エリア内でワイヤレスマイクロホンを持って歩きまわることで、受信電波が安定的にワイヤレスアンテナに到達しているかを確認できます。
・同軸変換ユニットの接続状態確認、伝送品質測定
ワイヤレスアンテナへの同軸変換ユニットの接続状態の確認と、ワイヤレス受信機とワイヤレスアンテナ間のケーブルの伝送品質を判定することができます。
ダウンロード
Microphone System Configuration Centerのダウンロードにつきましては、以下より入手してください。
| ファイル | サイズ | バージョン | 公開日 リリースノート |
|---|---|---|---|
| Microphone System Configuration Center （MicCC） セットアップファイル [パソコンのハードディスクに保存後、解凍してご使用ください] |
183MB | Ver.1.1.0.0 | 2024年8月28日 PDF（93KB） |
| Microphone System Configuration Center （MicCC）取扱説明書（PDF） | 5.4MB | ||
| Microphone System Configuration Center （MicCC）（マルチセッション機能編）取扱説明書（PDF） | 4.3MB |
※WX-SR102A[販売完了]は対応しておりません。

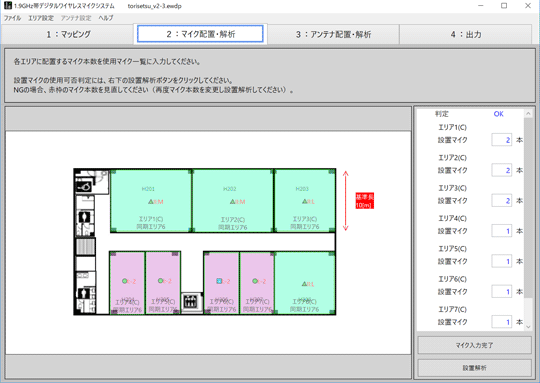

かんたんワイヤレス設計ツール
・システム購⼊前のシステム設計を⽀援するツールです。
・ 部屋配置情報、必要マイク本数などを⼊⼒することで、機器構成をシミュレーションできます。
ダウンロード
かんたんワイヤレス設計ツールのダウンロードにつきましては、以下より入手してください。
| ファイル | サイズ | バージョン | 公開日 リリースノート |
|---|---|---|---|
| かんたんワイヤレス設計ツール セットアップファイル [パソコンのハードディスクに保存後、解凍してご使用ください] |
128MB | Ver3.0.0.0 | 2022年10月4日 PDF（190KB） |
| かんたんワイヤレス設計ツール 取扱説明書（PDF） | 5.5MB |
設定支援ソフト
・システム購⼊前、もしくは設置時に電波状況を確認するツールです。
・ ワイヤレス受信機、ワイヤレスマイクロホンとパソコンをUSBケーブルで接続して使⽤します。
・Microphone System Configuration Center のメンテナンス機能と同等の機能が使⽤できます。
| 項目 | 内容 | |
|---|---|---|
| メンテナンス | スロットモニター | 選択したアンテナで、無線リソースの使用状況をモニタリングします。マイク単独では使えませんので、アンテナと組み合わせて使用してください。 |
| 簡易スペクトラムアナライザー | 選択したアンテナで、1.9 GHz付近の周波数スペクトルをモニタリングします。マイク単独でも使えます。 | |
| ウォークテスト | 接続したマイクで、受信電波の強度と接続アンテナの履歴をモニタリングします。 | |
| バージョンアップ | 受信機、アンテナ、マイクのバージョンアップを実施します。 | |
ダウンロード
設定支援ソフトのダウンロードにつきましては、以下より入手してください。
| ファイル | サイズ | バージョン | 公開日 リリースノート |
|---|---|---|---|
| 設定支援ソフトウェア セットアップファイル [パソコンのハードディスクに保存後、解凍してご使用ください] |
152MB | Ver4.0.0.0 | 2022年10月4日 PDF（154KB） |
| 1.9 GHz帯デジタルワイヤレスマイクシステム 設定支援ソフト 取扱説明書（PDF） | 1.5MB |
※WX-SR102A[販売完了]、WX-SR152は対応しておりません。
ファームウェア
最新ファームウェアをダウンロードすることができます。
- バージョンアップの方法については、zipファイル内のバージョンアップ手順書をご参照ください。
- ワイヤレス受信機、増設ワイヤレス受信機、ワイヤレスアンテナの3機種のファームウェアバージョンを合わせてお使いください。
バージョンが混在すると音声が拡声されません。
詳細はzipファイル内のバージョンアップ手順書をご参照ください。 - WX-SR100シリーズとWX-SR200シリーズが混在する環境では、ワイヤレスマイクロホン（WX-ST200、WX-ST400、WX-ST210、WX-ST250）および、ポータブルワイヤレス送信機（WX-ST510）のファームウェアを最新にしてご利用ください。
- 2022年10月4日 ワイヤレス受信機（WX-SR202A、WX-SR204A）、増設ワイヤレス受信機（WX-SE200A）、ワイヤレスアンテナ（WX-SA250A）のマルチセッション機能対応のファームウェアを公開しました。
新機能「マルチセッション機能」に対応したワイヤレス受信機（WX-SR202A、WX-SR204A）、増設ワイヤレス受信機（WX-SE200A）、ワイヤレスアンテナ（WX-SA250A）を2022年10月から発売します。
それ以前にご購入いただいたワイヤレス受信機、増設ワイヤレス受信機、ワイヤレスアンテナにおいても、最新のファームウェア（V6.00）にバージョンアップすることにより、新機能「マルチセッション機能」をご活用いただけます。
（同一システム内の全ての受信機とワイヤレスアンテナのファームウェアをV6.00にバージョンアップする必要があります。）
なお、ワイヤレス受信機、増設ワイヤレス受信機、ワイヤレスアンテナの製造年月により、機能制限（※同軸変換ユニットの動作）がありますので、下表を参照しファームウェアのバージョンアップへの対応をご確認ください。
※同軸変換ユニットは、ワイヤレスアンテナとワイヤレス受信機との接続に使用するLANケーブルを同軸ケーブルに変換するユニットです。
■ワイヤレスマイクロホン、ワイヤレス送信機
| 品名 | 品番 | 対象 | ファイル名 | サイズ | バージョン | 公開日 リリースノート |
|---|---|---|---|---|---|---|
| ワイヤレスマイクロホン | WX-ST200 WX-ST400 WX-ST210 WX-ST250 |
アプリケーション | WX-ST200_400_210_250_510_APL_V1.08R00.zip | 1.13MB | Ver1.08 | 2023年4月14日 PDF（200KB） |
| ワイヤレス送信機 | WX-ST510 | |||||
| 卓上型ワイヤレス送信機 / ワイヤレスマイクロホン （バウンダリー型） |
WX-ST600 WX-ST700 |
アプリケーション | WX-ST600_700_APL_V1.01R00.zip | 1.06MB | Ver1.01 | 2023年12月8日 PDF（138KB） |
■WX-SR200Aシリーズ
| 品名 | 品番 | 対象 | ファイル名 | サイズ | バージョン | 公開日 リリースノート |
|---|---|---|---|---|---|---|
| ワイヤレス受信機 | WX-SR202A WX-SR204A |
アプリケーション DSP |
WX-SR202A_204A_APL_DSP_FPGA_V6.00.zip | 3.8MB | Ver6.00 | 2022年10月4日 PDF（194KB） |
| 増設ワイヤレス受信機 | WX-SE200A | アプリケーション FPGA DSP |
WX-SE200A_APL_DSP_FPGA_V6.00.zip | 3.5MB | Ver6.00 | 2022年10月4日 PDF（194KB） |
| ワイヤレスアンテナ | WX-SA250A | アプリケーション1 アプリケーション2 FPGA |
WX-SA250A_APL1_APL2_FPGA_V6.00.zip | 2.2MB | Ver6.00 | 2022年10月4日 PDF（158KB） |
■WX-SR200シリーズ［生産完了品］
| 品名 | 品番 | 対象 | ファイル名 | サイズ | バージョン | 公開日 リリースノート |
|---|---|---|---|---|---|---|
| ワイヤレス受信機 | WX-SR202 WX-SR204 |
アプリケーション FPGA |
WX-SR202_204_APL_V2.01R02_FPGA_V2.00R00.zip | 3.20MB | Ver2.01 | 2019年8月27日 PDF（228KB） |
| 増設ワイヤレス受信機 | WX-SE200 | アプリケーション FPGA |
WX-SE200_APL_FPGA_V2.00R00.zip | 2.28MB | Ver2.00 | 2018年11月28日 PDF（120KB） |
| ワイヤレスアンテナ | WX-SA250 | アプリケーション1 アプリケーション2 FPGA |
WX-SA250_APL_V2.01R02_APL2_V2.01R00_FPGA_V2.00R00.zip | 1.51MB | Ver2.01 | 2019年8月27日 PDF（196KB） |
