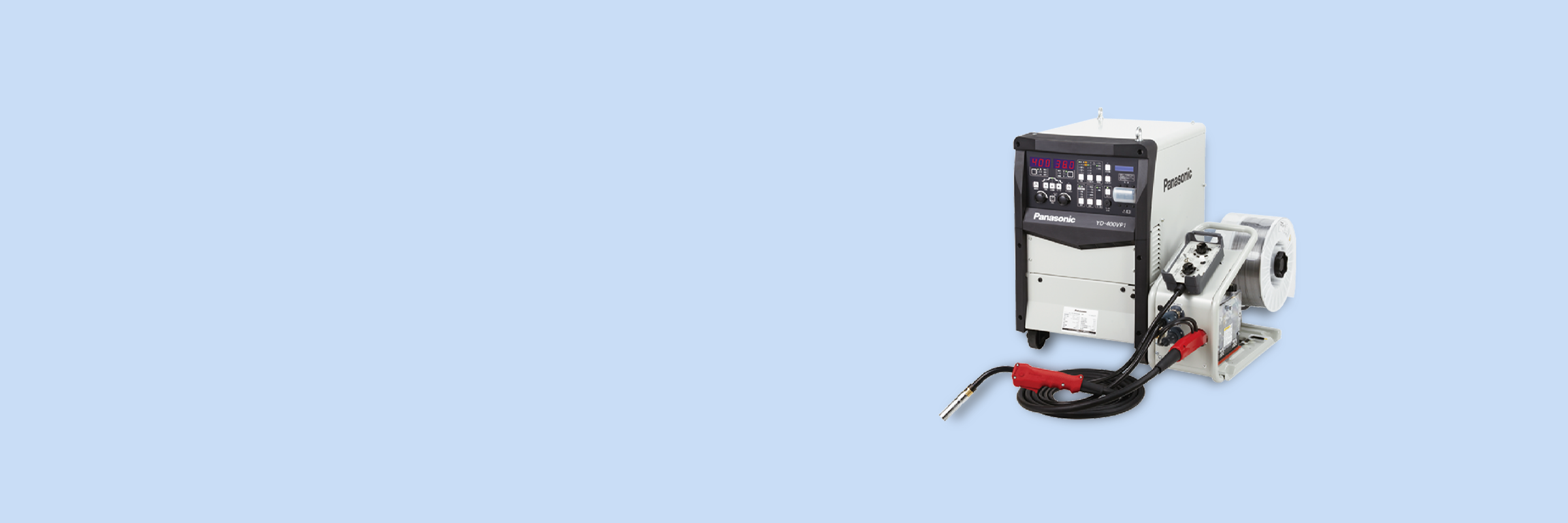

YD-400VP1 hero画像
YD-400VP1 hero画像
アーク溶接 CO₂/MAG/MIG 半自動溶接機 VP1

パルス溶接モードを搭載
400 A フルデジタル溶接機

VPパルス制御搭載でパルス溶接をより扱いやすく
鉄、ステンレス、アルミの溶接に対応でき、溶接現場で幅広く活躍
400vp1-main-image

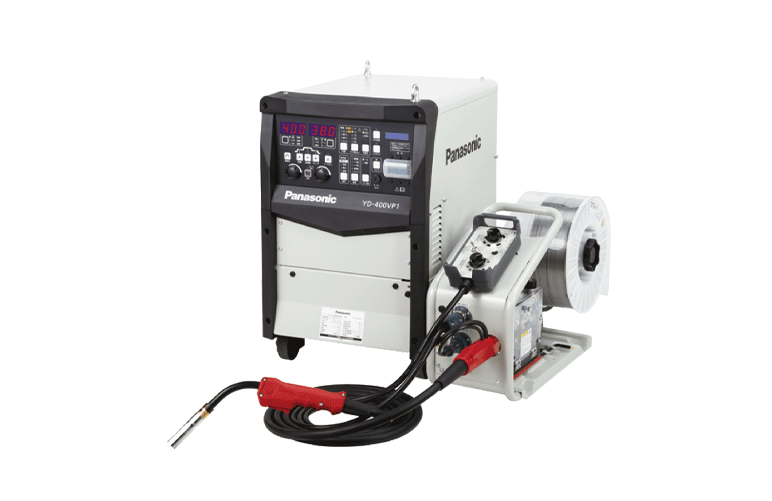

CO₂/MAG/MIG 半自動溶接機 VP1

  • YD-400VP1

主な機能・特長

  • パルス周期を高精度に制御する、VPパルス制御を搭載
  • 高品質なアルミMIG溶接
  • 迷わず使える直感操作
  • 各データを出力して品質・現場管理をサポート
  • 溶接ナビ&板厚指令
マルチマテリアルに対応可能な、多機能フルデジタル溶接機です。VP1独自のパルス制御方式を採用し、軟鋼をはじめ、アルミやステンレスの溶接における高品質化をサポートします。 ※溶接には本製品(溶接電源)以外に、送給装置、リモコン、トーチ、ガス調整器が必要です。

テクノロジー

CO₂/MAG溶接

CO₂/MAG溶接

パルスMAG溶接

パルスMAG溶接

ステンレスMIG溶接

ステンレスMIG溶接

硬質アルミパルスMIG溶接

硬質アルミパルスMIG溶接

軟質アルミパルスMIG溶接

軟質アルミパルスMIG溶接

アークスポット溶接

アークスポット溶接

溶接ナビ

溶接ナビ

競技会採用機

競技会採用機

強み・特長

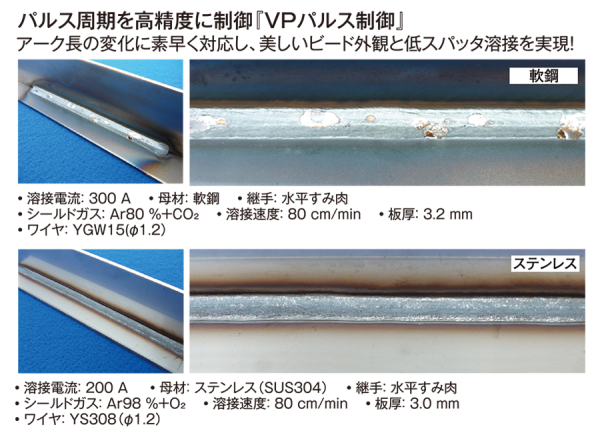

VPパルス制御で高品位な溶接

パルス周期を高精度に制御するVPパルス制御

VR1シリーズでご好評いただいている高い溶接性能に新開発のパルス制御が加わりました。操作中のアーク長の変化に素早く対応し、美しいビード外観と低スパッタ溶接を実現します。幅広い電流域で材質に応じた最適な溶接波形を可能にします。


高品質なアルミMIG溶接

高品質なアルミMIG溶接

2条件のパルス出力によって、TIG溶接なみの美しいビード外観を実現します。アルミ溶接時は開始部分の溶け込み量を深くして、有効溶接長を確保します。


直感的に使える操作パネル

わかりやすい画面で直感的な操作が可能に

GR3シリーズで培った直感操作がさらに進化しました。溶接条件は画面の左から右へ順番に入力していけば完了します。


出力管理機能

溶接品質管理・現場管理をサポートする出力管理機能

モーター電流やアークタイム等の各種溶接データを出力します。あらかじめ任意の値を設定しておくと、上限値、下限値を超えた場合、液晶画面を点滅させて知らせることも可能です。
溶接品質の均一化、メンテナンスのタイミング把握に便利です。

管理機能の例


溶接条件出しの時間を短縮する「溶接ナビ」

溶接条件設定を簡単にする「溶接ナビ」「板厚指令」

本体に溶接ナビを搭載。液晶画面を見ながら接手形状や板厚などの各種条件を設定していくことで、溶接条件を自動的に決定します。さらに「板厚指令」を使えば、板厚を入力するだけで溶接条件が設定できます。溶接施工が不定期な方や不慣れな方でも条件出しが簡単にできます。

※すみ肉、同板厚での設定条件となります。


GT3シリーズと付帯機器の相互互換が可能

400GT3シリーズと付帯機器の相互互換を実現しました

400GT3シリーズをお使いの方が置き換えても付帯機器はそのままお使いいただけます。
※水冷トーチをご使用の場合、別途冷却水装置と冷却水ホースが必要です。


オプション一覧

ワイヤ送給装置

ワイヤ送給装置

オプション トーチ画像

溶接用トーチ

オプション ガス調整器

ガス調整器

●YX-25AD1
CO2 / MAG / MIG用
●YX-503A
アルミMIG用

デジタルリモコン

リモコン

※ケーブル長:2 m

詳しく見る

接続ケーブル

接続ケーブル

必要に応じて別途お買い求めください。

詳しく見る

展示会・各種講習会

展示会・セミナーイメージ

開催予定のセミナーや展示会情報をまとめて掲載しています。
また、過去のセミナーや展示会情報もご覧になれます。

展示会・各種講習会一覧を見る

サポート

修理・アフターサービス

修理・アフターサービス

充実したサポート体制でご導入後も安心して製品をご利用いただけます。

プロセスエンジニアリングセンター

溶接実証実験
(プロセスエンジニアリングセンター)

溶接のスペシャリストが溶接に関するお悩みに対し、実ワークで施工提案いたします。

グローバルネットワーク

グローバルネットワーク

パナソニックは全世界のお客様を支援する体制を整えております。日本から海外の工場へ生産展開するお客様も安心して当社設備をご使用いただけます。

パナソニック松溶会

パナソニック松溶会向けサイト

パナソニック松溶会に加盟している方向けの特設ページです。
会員サイトP-Webへの申請書をダウンロードすることができます。

YD-400VP1
定格入力電圧(V)
AC 200 ~ 220(変動許容範囲:180 ~ 242)
定格入力(KVA/kW)
19.7 / 18
定格出力電流(A)
DC 400
定格使用率(%)
60
溶接法
CO₂ / MAG / MIG / パルスMAG / パルスMIG
