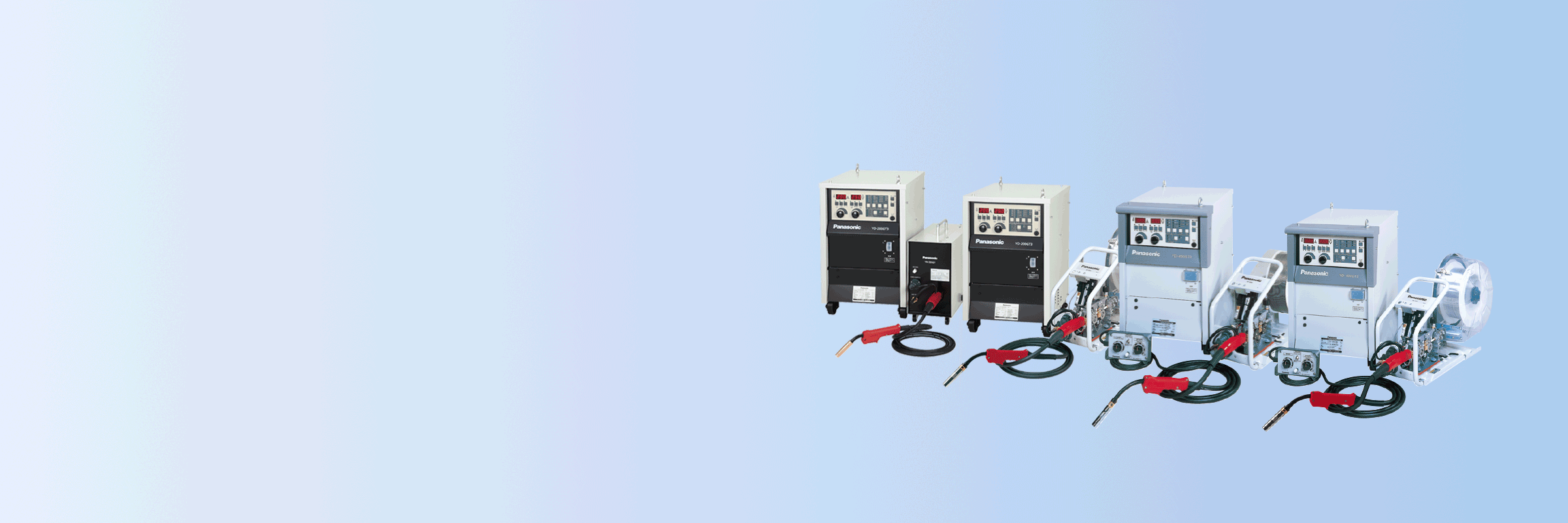

アーク溶接 CO₂/MAG/MIG 半自動溶接機 GT3

パルス / ブレーズ溶接モード搭載
多機能フルデジタル溶接機

400gt3-main-image

CO₂/MAG/MIG 半自動溶接機 GT3

  • YD-200GT3
  • YD-200GT3TAM
  • YD-400GT3
  • YD-400GT3TAL

主な機能・特長

  • 高品位溶接を実現するGTパルス制御と高出力
  • 高精度なエンコーダーフィードバック制御
  • 操作しやすいタッチパネル
  • ブレージング対応モデル(200GT3 / 200GT3TAM)
  • アルミ溶接仕様モデル(200GT3TAM / 400GT3TAL)

テクノロジー

CO₂/MAG溶接

CO₂/MAG溶接

パルスMAG溶接

パルスMAG溶接

ステンレスMIG溶接

ステンレスMIG溶接

パルスMIGブレーズ

パルスMIGブレーズ

硬質アルミパルスMIG溶接

硬質アルミパルスMIG溶接

アークスポット溶接

アークスポット溶接

強み・特長

GT3パルスの例

GTパルス制御と高出力で高品位溶接を実現

3つのパルス制御方式(ハイブリッド / ソフト / ハードパルス)をベースにアーク追従特性を加えて最適なアークを実現します。手振れ補正とアンダーカットの抑制、そしてスパッタを低減します。500 Aで60 %の高使用率タイプの電源となっています。


エンコーダーフィードバック制御

高精度なエンコーダーフィードバック制御

エンコーダー付きモーターによる高精度なワイヤ送給。電源電圧の変化や周囲温度の変化など外的要因が発生した場合でも均一なワイヤ送給性を維持します。


GT3機動力アップイメージ

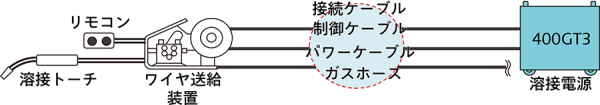

機動力を高めるリモコンケーブルレス

メンテナンス性を向上させるためケーブルを少なくしています。リモコンはワイヤ送給装置に接続し、溶接電源と送給装置間のケーブル数を3本(制御ケーブル、パワーケーブル、ガスホース)に抑えています。


シンプルでわかりやすい操作パネル

わかりやすい画面で直感的な操作が可能に

溶接に関する設定はすべて手元で行えます。パルスの有無も手元で切替えられます。

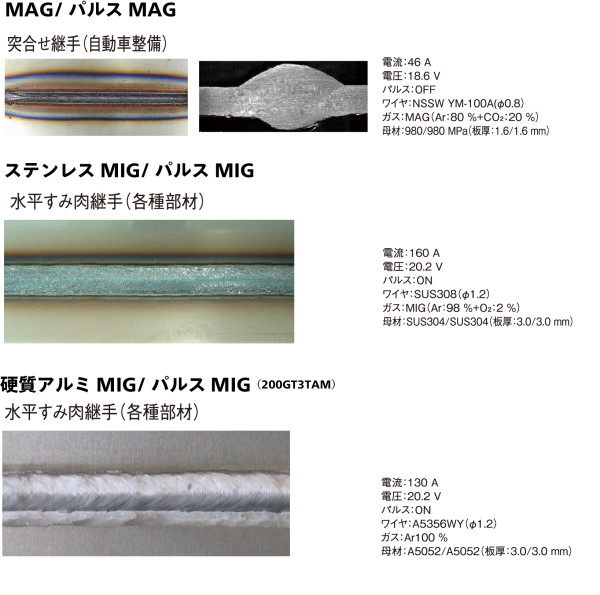

多彩な溶接法に対応

アルミ溶接仕様もラインナップ

硬質アルミニウム特性を搭載した200GT3TAM / 400GT3TAL(アルミ溶接仕様)をご用意しています。
溶接電流310 A時の使用率が100 %で、より高電流で高速溶接を実現します。ワイヤ送給装置とトーチを変更することで、軟鋼/ステンレス溶接も可能になります。

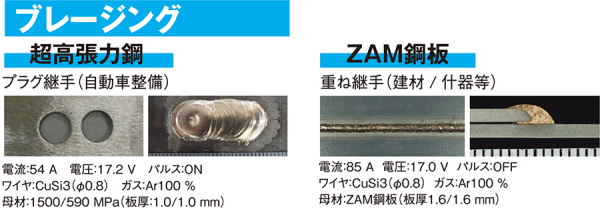

200GT3  ブレージング対応

薄板板金、高張力鋼/超高張力鋼に威力を発揮するブレージング対応モデル

GT3シリーズは、薄型板金と高張力鋼、超高張力鋼に威力を発揮する ブレージング対応パルスMAG/MIG溶接機 200GT3、200GT3TAM(アルミ溶接対応仕様)もラインナップ。
豊富なアーク特性を標準搭載し、幅広い溶接シーンで最適なモードが選択できます。


オプション一覧

ワイヤ送給装置

ワイヤ送給装置

オプション トーチ画像

溶接用トーチ

オプション ガス調整器

ガス調整器

●YX-25AD1
CO2 / MAG / MIG用

●YX-503A
アルミMIG用

デジタルリモコン

リモコン

●YD-40GTR1
ケーブル長:2 m

接続ケーブル

接続ケーブル

必要に応じて別途お買い求めください。

詳しく見る

水冷オプション

水冷オプション

展示会・各種講習会

展示会・セミナーイメージ

開催予定のセミナーや展示会情報をまとめて掲載しています。
また、過去のセミナーや展示会情報もご覧になれます。

展示会・各種講習会一覧を見る

サポート

修理・アフターサービス

修理・アフターサービス

充実したサポート体制でご導入後も安心して製品をご利用いただけます。

プロセスエンジニアリングセンター

溶接実証実験
(プロセスエンジニアリングセンター)

溶接のスペシャリストが溶接に関するお悩みに対し、実ワークで施工提案いたします。

グローバルネットワーク

グローバルネットワーク

パナソニックは全世界のお客様を支援する体制を整えております。日本から海外の工場へ生産展開するお客様も安心して当社設備をご使用いただけます。

パナソニック松溶会

パナソニック松溶会向けサイト

パナソニック松溶会に加盟している方向けの特設ページです。
会員サイトP-Webへの申請書をダウンロードすることができます。

YD-200GT3 YD-200GT3TAM YD-400GT3 YD-400GT3TAL
定格入力電圧(V)
AC 200 ~ 220(変動許容範囲:180 ~ 242)
AC 200 ~ 220(変動許容範囲:180 ~ 242)
AC 200 ~ 220(変動許容範囲:180 ~ 242)
AC 200 ~ 220(変動許容範囲:180 ~ 242)
定格入力(KVA/kW)
10.2 / 8.6
10.2 / 8.6
20.0 / 18.0
20.0 / 18.0
定格出力電流(A)
DC 200
DC 200
DC 400
DC 400
定格使用率(%)
60
60
60
60
溶接法
MIG ブレーズ / パルス MIG ブレーズ
CO₂ / MAG / パルス MAG
MIG ブレーズ / パルス MIG ブレーズ
CO₂ / MAG / パルス MAG / 硬質アルミMIG
CO₂ / MAG / MIG / パルス MAG / パルス MIG
CO₂ / MAG / MIG / パルス MAG / パルス MIG
