省エネ・省線・省スペース
500 A インバータ溶接機
テクノロジー
CO₂/MAG溶接
直流手溶接
直流ガウジング
強み・特長

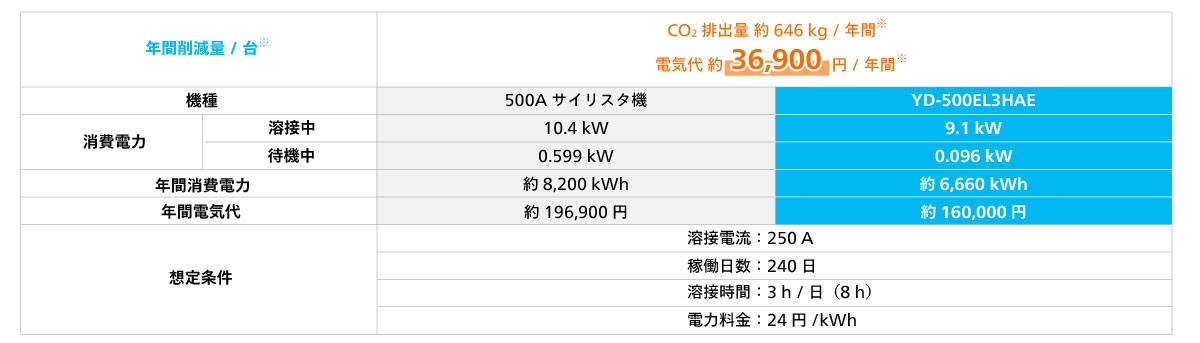

省エネ設計で電気代削減、環境負荷低減に貢献
※上記数値は目安であり、保証値ではありません。お客様の使用状況や環境によって値は変化するため、現場での再現性を保証するものではございません。
※各消費電力の値は当社実験環境下（大阪府豊中市）での平均実測値です。省エネ回路の動作は考慮していません。
※CO2排出量の排出係数は、「電気事業者別排出係数一覧 令和7年提出用（環境省）」に記載されている代替値0.42（kg-CO2/kWh）を使用しています。
※CO2排出量の排出係数は、お使いの電力会社などによって異なる場合があります。
※比較対象の500 A サイリスタ機は、当社製YD-500CL4を指します。

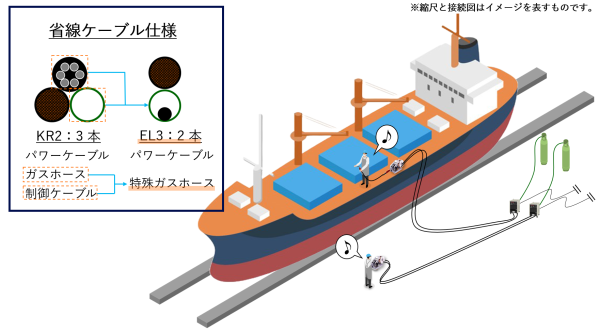

省線化で送給装置の持ち運びの負担を軽減
ホース内に制御ケーブルを収納した特殊ガスホースを使用することにより、溶接電源と送給装置間のケーブル本数を合計2 本へ減らしました。
これにより、ケーブルの重量は50 mあたり約25 kg※1軽くなり、送給装置を持ち運ぶ際の負担が軽減されます。
さらに、ケーブル本数が少ないことでケーブルの断線リスクも低減します。
特に、船舶や鉄骨、橋梁などの大型構造物への施工時にこれらの強みを発揮します。
発売から42年間※2、省線ケーブルのコンセプトでご愛顧いただいているサイリスタ機 YD-500CL4は以下のリンクでご紹介しています。
※1 当社製 YD-500KR2との比較
※2 2025年11月現在

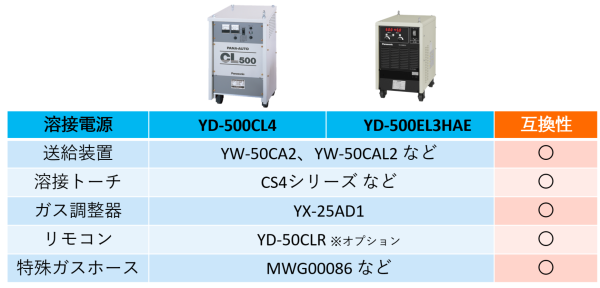

YD-500CL4との互換性を実現
造船、鉄骨、橋梁業界のお客様を中心にご好評をいただいているYD-500CL4との互換性を実現しました。
現在、YD-500CL4をご利用のお客様は、既存の送給装置やトーチをそのままご活用いただけます※
溶接電源のみの入れ替えで、省エネ効果と新たな溶接性能をぜひお試しください。
※特殊仕様品とは互換性がない可能性があります。
※お客様手配のアダプタやカプラとの接続可否にお気を付けください。

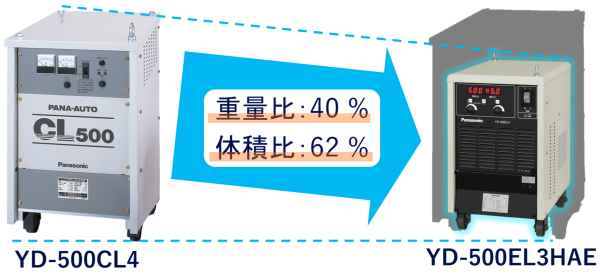

小型軽量化の追求
YD-500CL4と比較して、重量が88 kg軽量化され、一台当たり60 kgになりました。
また、体積は同製品比で62 %になったことで、設置に必要なスペースが少なくて済み、設備のレイアウト時に優位性を発揮します。
設備を複数台をまとめて運搬・移動する際の作業者の方や設備への負荷低減など、さまざまな面で貢献します。

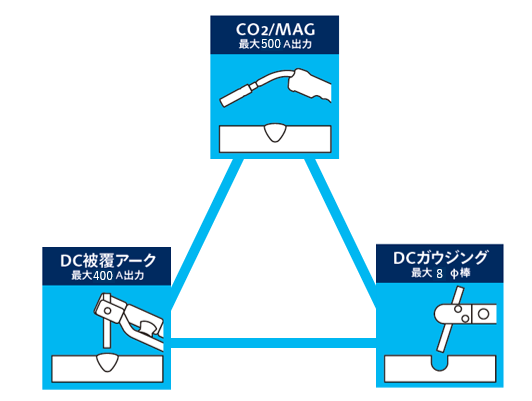

1 台3 役で幅広い施工に対応
本製品には、CO₂/MAG溶接、直流手溶接(DC被覆アーク)、直流ガウジング(DCガウジング)の3 モードを標準搭載しています。
この溶接電源一台で様々な作業内容に対応できるため、複数の設備を準備する必要がなくなるなど、生産性向上や設備コスト最適化に貢献します。
展示会・各種講習会
開催予定のセミナーや展示会情報をまとめて掲載しています。
また、過去のセミナーや展示会情報もご覧になれます。
主な仕様
| YD-500EL3HAE | |
|---|---|
| 定格入力電圧(V) | AC 200 V ～ AC 220 V（変動許容範囲：AC 170 V ～ AC 240 V） |
| 定格入力(KVA/kW) | 27.5 / 26.0 |
| 定格出力電流(A) | DC 500 |
| 定格使用率(%) | 100 |
| 溶接法 | CO₂/MAG/手溶接/ガウジング |
