システムカメラ AK-UB300GJ

4Kマルチパーパスカメラ

本体希望小売価格 3,090,000 円(税抜)

AK-UB300GJシリーズ本体画像 生産完了

AK-UB300GJ

  • AK-UB300GJ

主な機能・特長

  • 撮影シーンに応じた2つの感度モード(標準モード/高感度モード)を選択可能

  • 2/3型バヨネット式、B4マウントレンズ採用

  • UHD/HD同時出力対応

  • 4KからのHDクロッピング機能、Haze Reduction(霧除去)機能搭載

  • リモートオペレーションパネル、リモートカメラコントローラーからIP制御が可能

スポーツ中継やライブイベント、スタジオ撮影から空撮まで、多彩なシーンで活躍する多目的4Kカメラ。
撮影シーンに応じた2つの感度モード(高感度モード/標準モード)を選択でき、霧除去技術や、オプションボード(12G出力ボード、3G TICO UHD出力ボード)差し替えによるケーブル1 本での伝送など、使いやすさを追求しました。
また高画質HDR機能を標準搭載。フォーカスアシスト機能、4KからのHDクロッピング機能も搭載しています。HD-IPストリーミング出力とIP制御も行えるため、スタジオカメラやリモートカメラとシステムを一元化することができ、柔軟性・拡張性のある運用を実現します。



ファームウェアダウンロードはこちら

テクノロジー

1100万画素 MOS

1100万画素 MOS

2/3型バヨネット式

2/3型バヨネット式

NDフィルター

NDフィルター

霧除去技術

霧除去技術

4K HDR/ITU-R BT.2020 Icon

4K HDR/ITU-R BT.2020

12G SDI/TICO

12G-SDI/TICO

強み・特長

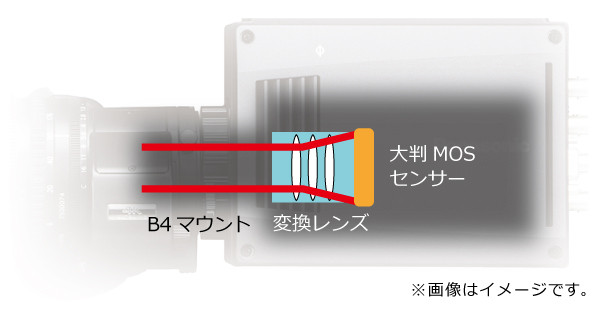

4K撮像方式

4K大判センサーに、外付けアダプターなしで2/3型レンズを使用することができ、大判センサー専用に設計した変換レンズで高画質を実現。新撮像方式により入射光を最大限に活用し、高いダイナミックレンジを実現します。

4K撮像方式



UHD/HD同時出力対応

UHDとHDの同時出力に対応し、運用に応じた映像出力が選択可能です。以下のフォーマットをサポートします。


対応フォーマット

UHD 3840 x 2160/60p, 3840 x 2160/59.94p, 3840 x 2160/29.97p, 3840 x 2160/23.98p, 3840 x 2160/29.97PsF, 3840 x 2160/23.98PsF, 3840 x 2160/50p, 3840 x 2160/25p, 3840 x 2160/25PsF
UHD_CROP
(クロッピング機能システムフォーマット)
1080/59.94p_CROP, 1080/59.94i_CROP, 1080/50p_CROP, 1080/50i_CROP
HD 1080/60p, 1080/59.94p, 1080/59.94i, 1080/29.97PsF, 1080/23.98PsF, 1080/23.98p, 1080/50p, 1080/50i, 1080/25PsF, 720/60p, 720/59.94p, 720/50p



クロッピング機能

全体の映像撮影と同時に、最大3か所の指定エリアを選択して、見たい場所を切り出し(クロッピング)表示することが可能です。指定エリアはコントローラーから瞬時に切り替えることができます。

※クロッピング機能使用時のシステムフォーマットは「対応フォーマット」を参照


クロッピング機能

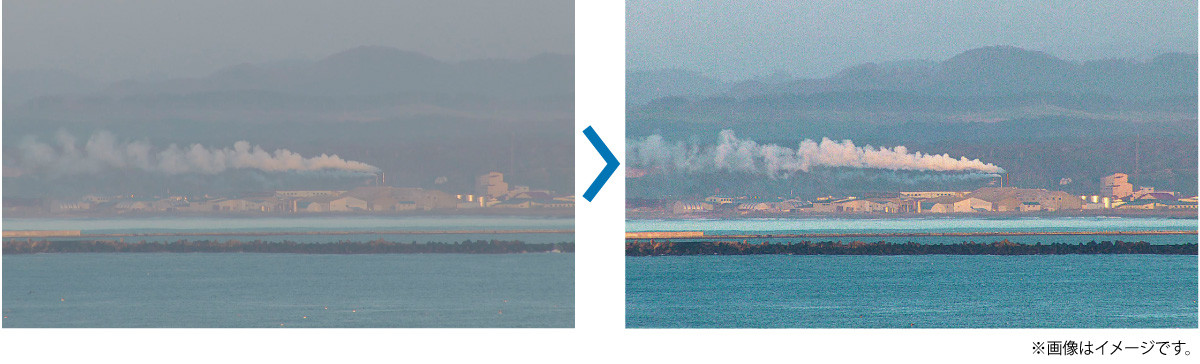

Haze Reduction(霧除去)機能

霧などが発生しやすい場所での設置に対して、撮影映像を見やすい映像として送出する機能を搭載。補正レベルは3段階から選択可能です。


Haze Reduction(霧除去)機能の画像



フラッシュバンド補正機能

撮影中にフラッシュが発光した時に発生するフラッシュバンド(同フレーム内に明るい所と暗い所が発生する現象)を、カメラ信号処理LSIの高精度フラッシュバンド検出と補正機能により解消します。

※UHD/UHD CROPモードでは動作しません。


フラッシュバンド補正イメージ

補正 "OFF"時



補正 "ON"時



多彩なカラーコレクター機能

12軸色補正、リニアマトリクスで彩度・色相を個別に微調整することが可能です。さらに、独立した肌色調整機能(SKIN CORRECTION)により、繊細な色表現を可能にしています。



リニアマトリクス

リニアマトリクス

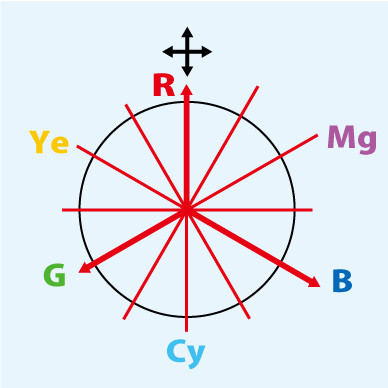

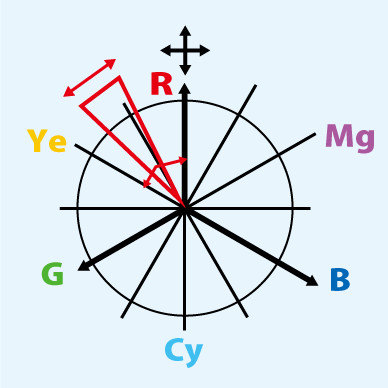

12軸色補正

12軸色補正

肌色補正

肌色補正



DRS(ダイナミック・レンジ・ストレッチャー)機能

黒つぶれ・白とびを自動的に抑えるDRS機能を搭載。室内から屋外をのぞむような、同一画面内に明暗の混在するシーンにおいて、暗部・明部・中間調のそれぞれで高い階調表現が保持でき、黒つぶれ・白とび・色とびが最小限に抑えられます。その結果視覚的に広いダイナミックレンジの映像をリアルタイムで得ることができます。

※UHD/UHD CROPモードでは動作しません。

DRS(ダイナミック・レンジ・ストレッチャー)の効果イメージ



HDR映像調整機能

HDR映像での二ー、ブラックガンマ機能により、明部から暗部までのコントラスト調整を可能にしました。また、UHDのHDR/SDR出力選択に加え、HDのHDR/SDR同時出力が可能。サイマル運用にも対応しています。

4K HDRの画像

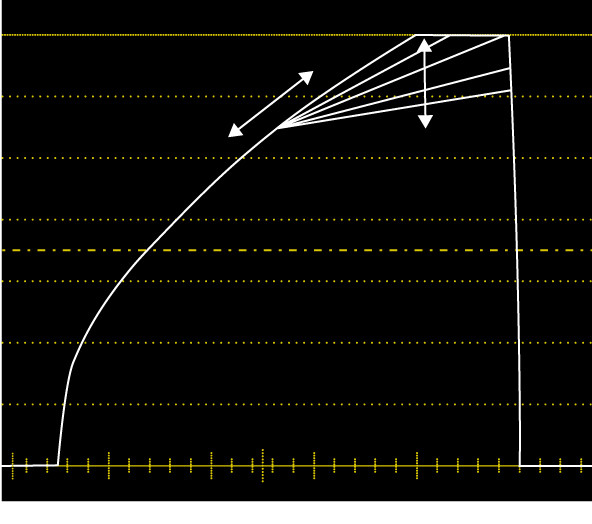

HDR ニー調整

HDR ニー調整

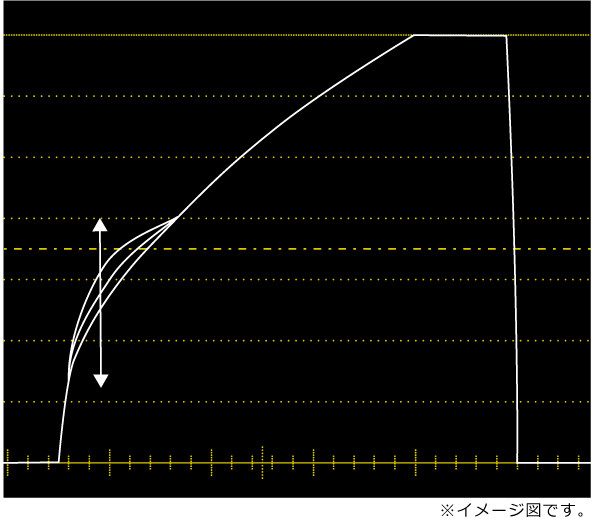

HDRブラックガンマ調整

HDR ブラックガンマ調整



インテリジェント自動調整機能

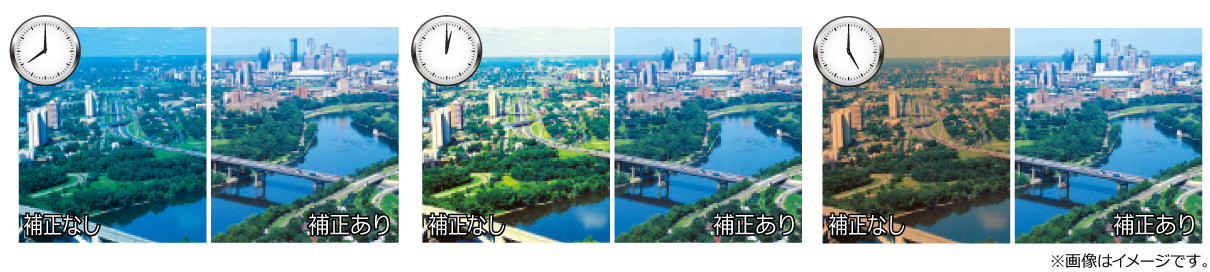

●ホワイトバランス自動追尾機能
色温度が刻々と変化する屋外撮影で自動的にホワイトバランスを調整します。被写体や撮影時間帯に応じて自動的に映像調整ができます。


ホワイトバランス自動追尾機能

●自動ゲイン制御
オートアイリスに加え、ショックを抑えた連続自動ゲイン可変(−6 dB〜36 dB)が可能。また、ノーマルモードの他に、動き優先(SPORTSモード)、画質優先(SNモード)を選択できます。


自動ゲイン制御の画像

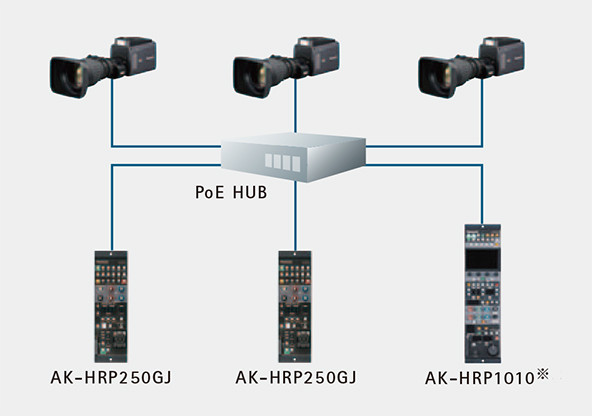

リモートオペレーションパネル、 リモートカメラコントローラーからIP制御

リモートオペレーションパネル(ROP)AK-HRP250GJ/AK-HRP1010を接続してカメラのシリアル制御、IP制御を行うことができます。コンパクトなオペレーションパネルによるスムーズなリモートコントロールが可能です。

※AK-UB300とAK-HRP1010の接続については将来対応予定。詳しくは、「コントローラー対応一覧表」をご覧ください。

UB300GJリモートからIP制御



スキャンリバース機能

特殊撮影時に映像を上下および左右反転して表示できます。


サポート

ダウンロードの画像

ダウンロード

カタログ、取扱説明書、仕様書、ソフトウェアなどのダウンロードはこちら。​

サポート・ポータルの画像

サポート・ポータル

お問い合わせ先、対応機器などのサポート情報はこちら。


※12G-SDI出力には別売オプション12G Output Board AK-UHD12G(有償)が、3G TICO UHD出力には別売オプション3G TICO UHD Output Board AK-UTS03G(有償)が必要です。

AK-UB300GJ
4Kマルチパーパスカメラ
AK-UB300GJ
カメラ部撮像素子

1100万画素、MOS × 1

レンズマウント

2/3 型バヨネット式

ND フィルター

CLEAR、1/4、1/16、1/64

感度

[NORMAL]: F6 (2000 lx、3200 K、89.9% 反射、1080/59.94i)/
F7(2000 lx、3200 K、89.9% 反射、1080/50i)
[HIGH SENS]: F10 (2000 lx、3200 K、89.9% 反射、1080/59.94i)/
F11(2000 lx、3200 K、89.9% 反射、1080/50i)

映像S/N

60 dB (標準)([DNR]=[ON])
