システムカメラ AK-MSU1000GJ

マスターセットアップユニット(MSU)

本体希望小売価格 1,500,000円(税抜)

コントローラー対応表はこちら

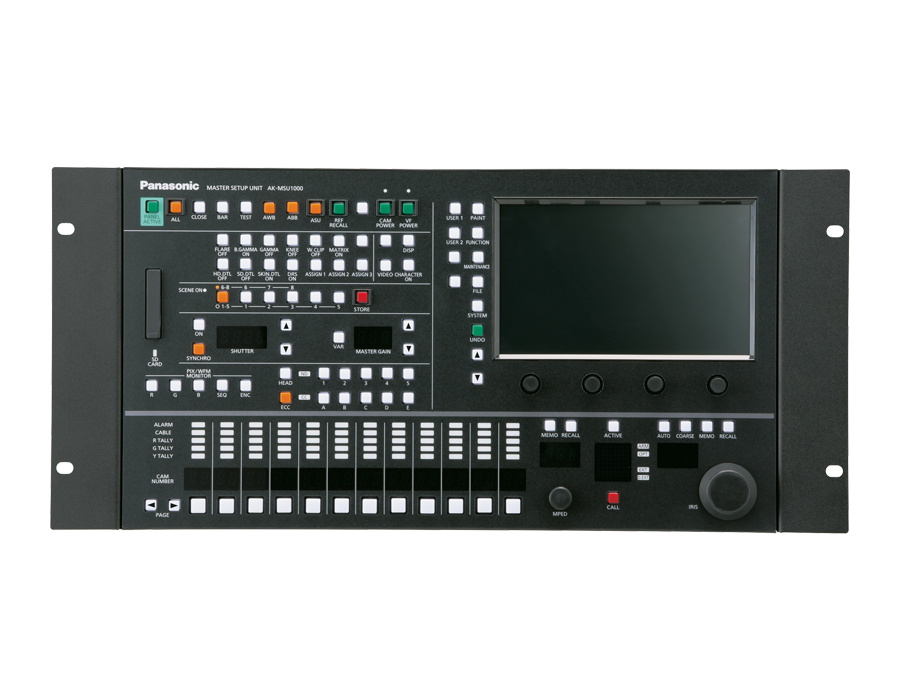

AK-MSU1000GJ本体画像

AK-MSU1000GJ

  • AK-MSU1000GJ

主な機能

  • 映像モニタリングが可能な7型液晶タッチメニューパネル搭載

  • IP接続、シリアル接続に対応(IP接続: 最大99 台/シリアル接続: 最大6台※1

  • カメラ/CCUのステータスを一覧表示

  • モニタリング用HD SDI入力(1080i)

  • 電源電圧:DC12 V(4ピン)またはPoE+※2対応

お問い合わせ 販売店一覧

最大99台までのCCUを接続・制御可能。

※1:AK-HC3900/HC3900S、AK-UB300GJにはIPのみ対応。
※2:Power over Ethernet Plusの略。

ご使用には本体ファームウェアのバージョンアップが必要になる可能性があります。

ファームウェアダウンロードはこちら

AK-MSU1000GJ

お問い合わせ 販売店一覧

テクノロジー

7型LCD液晶タッチパネル

7型LCD液晶タッチパネル

PoE+対応

PoE+対応

シーンファイル機能

シーンファイル機能

シリアル6系統/IP制御

シリアル6系統/IP制御

SDカードスロット

SDメモリーカードスロット

強み・特長

最大99台までのCCUを接続・制御

  • 映像モニタリングが可能な7型液晶タッチメニューパネル搭載。
  • IP接続、シリアル接続※1に対応。IP接続では最大99台のCCU、シリアル接続では最大6台のCCUに接続可能。
  • カメラ/CCUのステータスを一覧表示。
  • モニタリング用HD-SDI入力(1080i)を搭載。
  • 電源電圧:DC12 V4ピン)またはPoE+※2対応。
  • メモリーカードへシーンファイルやユーザーファイル、レンズファイルを保存可能。


※ ご使用には本体フォームウェアのバージョンアップが必要になる可能性があります。ファームウェアのバージョンアップについては「サポート&ダウンロード」をご覧ください。
※1:AK-HC3900/HC3900SにはIPのみ対応。
※2:Power over Ethernet Plusの略。

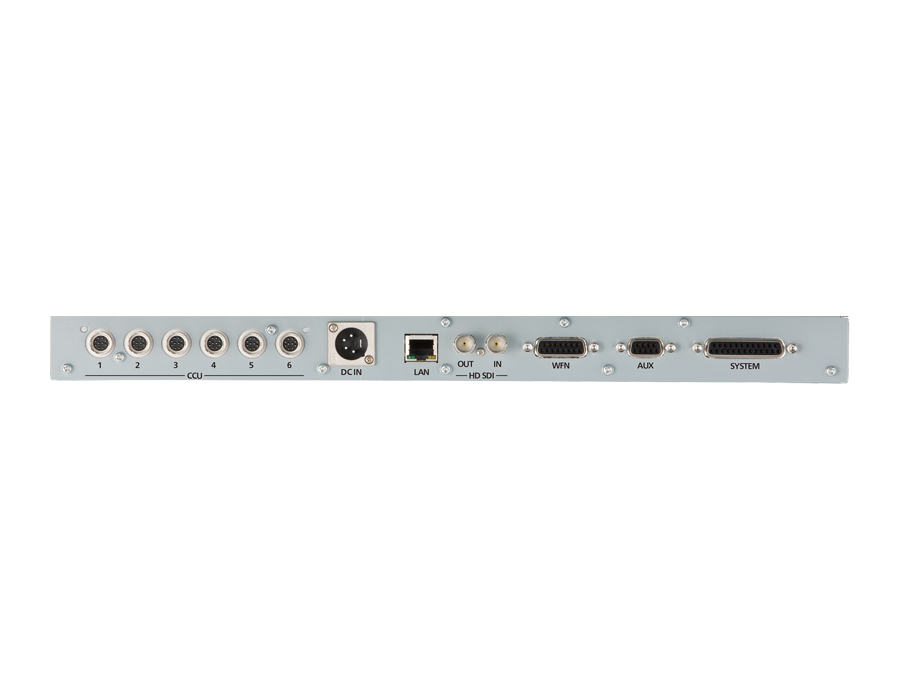

背面端子部


MSU1000 端子部





ソリューション


スタジアム(スポーツ)

スタジアム(スポーツ)

スタジアムでの競技撮影に、12G-SDIシステムで高い運用性を確保

サポート

ダウンロードの画像

ダウンロード

カタログ、取扱説明書、仕様書、ソフトウェアなどのダウンロードはこちら。​

サポート・ポータルの画像

サポート・ポータル

お問い合わせ先、対応機器などのサポート情報はこちら。

主な仕様

AK-MSU1000GJ
電源

DC 12 V(DC 入力範囲DC10 V - DC16 V)
DC 42 V - 57 V(PoE+ 給電)

外形寸法

幅 482 mm × 高さ 222 mm × 奥行 81.5 mm(取り付け金具、つまみ高さ含む)

CCU 制御

RS422 またはIP

制御ケーブル 最大延長距離

CCU 接続時: 50 m
