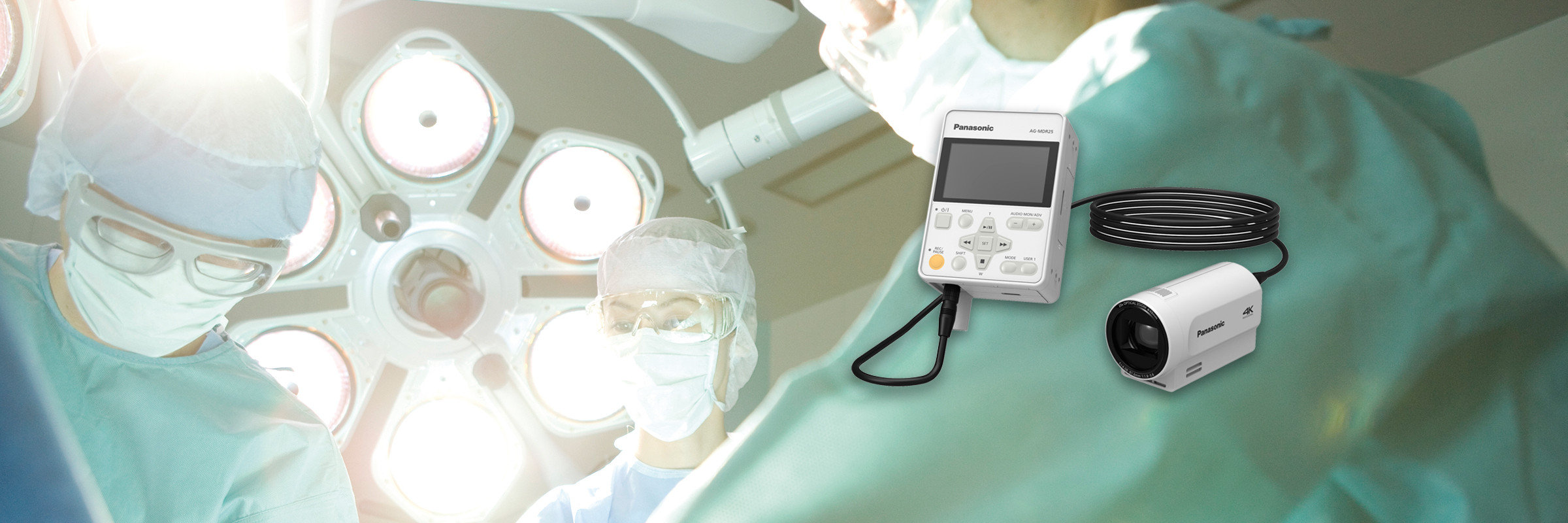

AG-MDR25/MDC20GJ main image

AG-MDR25/AG-MDC20GJ

  • AG-MDR25/AG-MDC20GJ

主な機能

  • 天吊り可能な小型・軽量カメラヘッドをポータブルレコーダーからリモート操作

  • 院内カンファレンスや学術発表に適した20倍ズーム、無影灯色再現モード、4K/FHDプログレッシブの高解像度映像

  • SDXCメモリーカードダブルスロットを用いたリレー記録で長時間収録

  • LAN接続によりPC/タブレットで操作・モニター、ストリーミングに対応

  • レンズプロテクター、メンブレンシート操作部などメディカル仕様

コンパクトサイズ、高精細4K収録、さらに、IPネットワーク連携にも対応するシステム“POVCAM”。天吊りやアーム設置などフリースタイルのコンパクト・カメラヘッドをポータブルレコーダーからリモート操作できます。
カメラヘッドは光学20倍ズームレンズ、無影灯色再現モードを搭載。術野収録に適した4K/FHDプログレッシブの高画質・高解像度映像を収録できます。アーム取付けに対応した5軸ハイブリッド画揺れ補正も搭載しています。
ポータブルレコーダーはLAN端子を備え、IPコントロール/IPストリーミング対応、PC/タブレットからのズーム操作や、リアルタイムでの映像モニタリングに対応します。
レンズプロテクター、メンブレンシート操作部などメディカル仕様です。

※4KとはUHD(3840×2160)映像です。コンパクト・カメラヘッド AG-MDC20GJ使用時のみ記録可能。4K撮影時、レコーダーHDMI/SDI出力の最大解像度はFHD(1920×1080) 59.94iになります。

ファームウェアダウンロードはこちら

AG-MDR25/AG-MDC20GJ

テクノロジー

FHD 60p(SDI入力時)

FHD/60p(SDI入力時)

4K 30p(AG-MDC20GJ使用時)

4K/30p(AG-MDC20GJ使用時)

メディカル仕様

メディカル仕様

MOV/MP4コーデック記録

MOV/MP4コーデック記録

AVCHDプログレッシブコーデック記録

AVCHDプログレッシブコーデック記録

ダイレクトストリーミング

ダイレクトストリーミング

SDXC対応SDカードスロット×2基装備 Icon

SDXC対応SDカードスロットx2基装備

3G-SDI入出力

3G-SDI入出力

HDMI対応

HDMI対応

広角29.5 mmレンズ(AG-MDC20GJ)

広角29.5mmレンズ(AG-MDC20GJ)

光学20倍ズーム(AG-MDC20GJ)

光学20倍ズーム(AG-MDC20GJ)

1/2.3型MOSイメージセンサー(AG-MDC20GJ)

1/2.3型MOSイメージセンサー(AG-MDC20GJ)

強み・特長

IPネットワーク連携にも対応する「新POVCAM」の画像

※画面はハメコミです。


継承・進化した小型・軽量・フリースタイル

設置場所を選ばないコンパクト・カメラヘッド

  • フリースタイル: 小型・軽量、リモート操作により、術野アームに取付けての撮影でも術者の邪魔にならない運用が可能です。
  • 別売ケーブル(3m/20m): 初代POVCAM用と同一品で運用可能。システムのリプレースも容易です。
  • ステレオマイク内蔵: 映像と音声の同時収録に対応(音声OFFも可)。
  • スキャンリバース: 天吊撮影に対応した画像反転モード。
  • シーンファイル:オートと3つのマニュアル設定で、画質設定を保存。タッチパネル操作でワンタッチ切替えが可能です。



小型・軽量・バッテリー駆動のレコーダー

  • 軽量ハンディサイズ。大型ボタンとタッチパネルで高い操作性。
  • KEY LOCK機能: 一時的に操作ボタンを無効にし、誤操作を防止。
  • バッテリー駆動: 大容量バッテリー(11800mAh/8850mAh/5900mAh)対応。
  • DC12V電源入力端子を装備。ACアダプターも付属。
  • 集中電源ON/OFFに連動した本体電源起動モード。
  • ネジ穴を左右各2箇所に備え、アーム、ラックへの取り付けに対応。




タッチパネル式LCDモニター

  • 高解像度:16:9画面3.5型約115万ドットLCDパネル。
  • LCD反転表示: モニター表示映像の上下左右反転が可能。設置状況に応じて本体の上下を反転して操作が可能です。
  • タッチパネル: メニュー設定やユーザーボタンの操作性を向上。
  • 13個のユーザーボタン: 1個のハードボタンに加え、LCDタッチパネルに12個までユーザーボタンを表示。それぞれ機能割り当て可能です。
  • フォーカスアシスト: ピーキング(合焦部を着色強調)表示が可能。

※表示される映像が反転しても、記録される映像は反転しません。

タッチパネルLCD

メディカル用途に特化した信頼性設計

院内での使用に配慮した設計

他の医療機器への影響を配慮した、EMC設計です。

※本機は医療機器ではありません。




レンズプロテクター

コンパクト・カメラヘッドの前面にレンズプロテクター(MCプロテクター/同梱)を標準装備。飛沫などからレンズを保護できます。

レンズプロテクター



操作部メンブレンシート

レコーダー操作部をメンブレンシートでカバー。凹凸が少ない形状で付着した汚れは消毒用エタノールで湿らせた布で拭き取りが容易です。

院内カンファレンスや学術発表に適した高画質・高解像度

広角29.5mm※1/光学20倍ズームの新レンズ

広角29.5mm※1: 小型でありながらワイド端29.5 mm※1の広角を実現。
光学20倍ズーム: 29.5 mm※1~612 mm※1の光学20倍ズームにより多用途をカバーします。
超解像i. Zoom: HD時30倍(4K時22倍)まで、高解像度の映像を撮影可能。光学テレ端からシームレスにズームインします。
デジタルズーム: 明るさを変えずにズームできるデジタルズーム(×1.4/×2/×4/×6/×8)。光学ズーム+i.Zoomとの組み合わせで最大240倍※2までズームアップ可能です。

※1:35 mm換算値。
※2:HD時に光学ズーム20倍+i.Zoom+デジタルズーム8倍を併用した場合。倍率が高くなるほど画質は劣化します。

光学20倍ズーム画角イメージ



高解像度の4K/FHDプログレッシブ映像収録

コンパクト・カメラヘッドは総画素数約1276万画素プログレッシブMOSセンサーを搭載。レコーダーは4K(3840×2160)29.97p/23.98p/25p映像、およびFHD(1920×1080)59.94pほかマルチフォーマット収録をサポート (「記録フォーマット表」を参照)。高解像度プログレッシブセンサーにより、HD収録画質も従来POVCAMから大幅に向上。HD映像の記録はAVCHD方式を採用しており、高画質と低デ一タレ一卜を両立しています。

※4KとはUHD(3840×2160)映像です。コンパクト・カメラヘッド AG-MDC20GJ使用時のみ記録可能です。4K撮影時、レコーダーHDMI/SDI出力の最大解像度はFHD(1920×1080) 59.94iになります。

4K professional ロゴ画像



安定した5軸ハイブリッド画揺れ補正

  • 強力な光学式画揺れ補正(OIS)【HD/4K】: アーム取り付けなどカメラが不安定な撮影シーンでも強い補正力を発揮します。
  • 5軸ハイブリッド画揺れ補正【HD】: HDモードでは、光学式画揺れ補正(OIS)に加えて電子式画揺れ補正が働き、回転ブレを含めた5軸方向の画揺れに対して検出・補正が可能です。
  • カスタムO.I.S: 天井取り付け、雲台設置などカメラを固定して使用する際の揺れに最適化した設定に切替可能。
安定した5軸ハイブリッド画揺れ補正の模式図



無影灯下の術野収録に適した画質調整機能

  • SURGICAL LIGHTモード: 無影灯下用の色再現マトリクスモードを装備。
  • 16軸独立色補正: 術野特有の微細な色再現調整が可能。
  • 光学NDフィルター: マニュアル切替(CLEAR、1/4、1/16、1/64)。無影灯の高輝度下でも、絞りすぎによる解像度劣化を防ぎます。
  • ダイナミック・レンジ・ストレッチャー(DRS): 黒ツブレ・白トビ・色卜ビを抑え、明部/暗部の高い階調表現を保持します。
  • ゲイン/アイリス: 最大36dBのゲインアップが可能です。またアイリスはゲインとは別に独立した調整が可能です。
  • シャッター: スローシャッター機能、シンクロスキャン機能付き。
  • その他の画質調整: ディテール、Vディテール、ディテールコアリング、スキンディテール、ホワイトバランス、色温度、ク口マレベル、ク口マ位相、マスターペデスタル、ガンマ、黒ガンマ、ニー、NRコントロール。
  • オートフォーカス+カスタムAF: 術野の状況に応じてオートフォーカスの安定性を調節可能です。

SDXCメモリーカード対応ダブルスロット収録

SDXC/SDHCメモリーカード・ダブルスロット

大容量のSDXC/SDHCメモリーカードに対応。さらにダブルSDメモリーカードスロットと、2枚のメモリーカードに連続して記録するリレー記録機能を備えました。記録中でもカード交換が可能なホットスワップにも対応しています。AVCHD方式の高い圧縮効率とあいまって、高画質PSモードで最大22時間、長時間(HE)モードでは最大112時間の連続記録が可能です。

※128GB SDXCメモリーカードを2枚使用した場合の最長記録時間です。
ご注意: 使用するメモリーカード、記録モードにかかわらず、10時間を超える連続記録では、約10時間ごとに一時停止/自動再開するため、数秒間の記録中断が生じます。




多彩な収録・再生機能
  • ビデオから写真作成: 収録済みの映像から画像ファイルに切り出し。4K解像度の高画質写真を学会発表などに活用できます。
  • プリREC: 記録開始の操作をした時点より約3秒前からの映像と音声を常時記録しておけるので、決定的な瞬間の撮り逃しを防げます。
  • タイムスタンプ:日時情報を映像に焼き込んで記録。学術発表や教育に活用できるほか、医用情報として信頼性の高い記録を残せます。
  • レジューム再生: 再生中にストップキ一を押すと停止位置をメモリー、再生キ一を押せば引き続き再生します。
  • クリップ操作: 早送り、早戻し、クリップ送り、クリップ戻し、コマ送り再生が可能です。
Quicktimeのロゴ

※電源を切るとリセットされます。工場出荷時の設定はOFFです。


■記録フォーマット表

記録モード 画像解像度 ビットレート フレームレート オーディオ 記録時間※2(128GB)
59.94Hz 50.00Hz
MP4※1 4K 3840×2160 50Mbps(VBR) 29.97p
23.98p
25p LPCM
1.5Mbps
約5時間20分
AVCHD PS 1920×1080 25Mbps(VBR) 59.94p 50p Doiby Audio
384kbps
約11時間
PH 21Mbps(VBR) 59.94p
23.98p
50i 約12時間30分
HA 17Mbps(VBR) 59.94i 50i Doiby Audio
256kbps
約17時間
HE 1440×1080 5Mbps(VBR) 59.94i 50i 約56時間
PH 1280×720 21Mbps(VBR) 59.94p 50p Doiby Audio
384kbps
約12時間30分
PM 8Mbps(VBR) 59.94p 50p Doiby Audio
256kbps
約35時間

※1:カメラヘッド接続時のみ。
※2:10時間を超える連続記録では、約10時間ごとに一時停止/自動再開するため、数秒間の記録中断が生じます。

IP対応の充実したインターフェイス

IPストリーミング/IPコントロール対応のLAN端子

LAN端子を備え、ストリーミング配信、ファイル転送、外部からのコントロールが可能です。PC、タブレットからはWEBブラウザーでアクセス、専用アプリ等は不要。またPTZ Control Center(無償ソフトウェア)を使用して、当社リモートカメラと統合したシステム運用が可能です。ユーザー独自のシステム設計も容易です。

  • IPコントロール: PC、タブレットからのリモートで、RECスタート/ストップ、クリップ削除、コンパクト・カメラヘッドのコントロール(ズーム、フォーカス、アイリス、メニュー設定)が可能です。
  • IPストリーミング: 映像・音声のIPストリーミング出力に対応。パソコン、タブレット、IPデコーダーで受信・視聴できます。
  • ファイル転送: ネットワーク接続されたPCの操作で収録済みクリップのダウンロードが可能です。

IPコントロール



内視鏡等からの映像に対応できるSDI入力用途にあわせたSDI/HDMI出力に対応

  • SDI入力: 3G-SDI対応のSDI入力を装備。内視鏡など映像機器と接続して、FHD(1920×1080)プログレッシブ映像※1の記録に対応します。
  • SDI出力:3G-SDI対応。外部モニターへFHD(1920×1080)プログレッシブ映像※1を出力可能です。
  • HDMI出力: 4K/FHD対応のHDMI出力を装備。SDI出力やIPストリーミングと合わせ、最大で3系統の同時出力※2が可能。

※1:入出力映像は、AG-MDR25定格の「ビデオ入出力部」を参照。
※2:同時出力は全映像フォーマットに対応しません。入出力信号や記録フォーマットに条件があります。4KのHDMI出力は4K収録クリップの再生時のみ対応します。




多彩なインターフェイスを装備

  • REMOTE端子: RECスタート/ストップ、ズーム、フォーカス、アイリスの外部コントロールに対応しています。
  • 音声入力LINE/MIC切換機能を備えたステレオミニジャック端子。
  • USB 2.0: マスストレージモードでPC接続が可能(miniB端子)。

※コンパクト・カメラヘッドを接続した場合は音声入力(MIC IN/LINE IN)は使用できません。




POVCAM対応PCソフトウェア(無償ソフトウェア)
  • PTZ Control Center: LANに接続された複数のPOVCAMの映像をPC画面で確認しながら制御(Focus、Iris、Zoom、Gain、White Balance、Shutter、ND Filter、Rec. S/S)が可能です。
PTZ Control Centerの画面画像

  • PTZ Virtual USB Driver: LANに接続されたPOVCAMをUSBカメラとして使用可能。ネット配信、ネット会議などに役立ちます。最大5台までのPOVCAMが登録できます。

バッテリーパック充電容量/充電時間

品番 電圧/容量 充電時間
AG-VBR118G 7.28V 11800mAh 86Wh 約280分
AG-VBR89G 7.28V 8850mAh 65Wh 約240分
AG-VBR59 7.28V 5900mAh 43Wh 約200分

※バッテリーチャージャーAG-BRD50(別売)使用時。




サポート

よくあるご質問(FAQ)の画像

よくあるご質問(FAQ)

AG-MDR25/
AG-MDC20GJ

ダウンロードの画像

ダウンロード

カタログ、取扱説明書、仕様書、ソフトウェアなどのダウンロードはこちら。

サポート・ポータルの画像

サポート・ポータル

お問い合わせ先、対応機器などのサポート情報はこちら。

主な仕様

AG-MDR25/AG-MDC20GJ
メモリーカード・ポータブルレコーダー AG-MDR25
総合電源
DC 7.28 V(バッテリー使用時)、DC 12 V (ACアダプター使用時)
質量
約590 g
メモリーカードレコーダー部動画記録

記録方式: MP4、AVCHD
記録モード/記録時間:「記録フォーマット表」参照
