iWNB（統合溶接管理システム）
for Welding Machines
このようなお困りごとはありませんか？

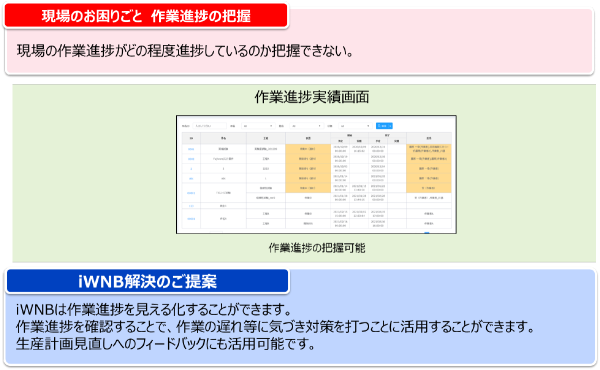

- 現場の作業進捗がどの程度進捗しているのか把握できない

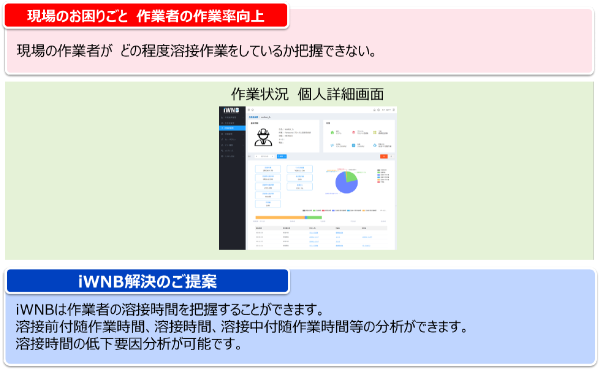

- 現場の作業者がどの程度溶接作業をしているか把握できない

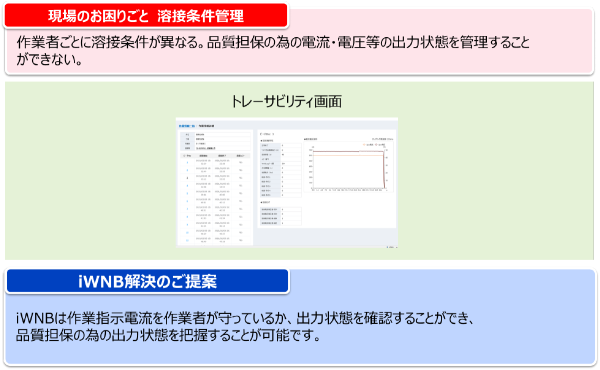

- 作業者ごとに溶接条件が異なる。品質担保の為の電流・電圧等の出力状態を管理することができない。
iWNBが溶接機を使った現場の課題を解決します
提供価値
iWNBは溶接機の情報を収集、蓄積、分析すること次の価値を提供できます。

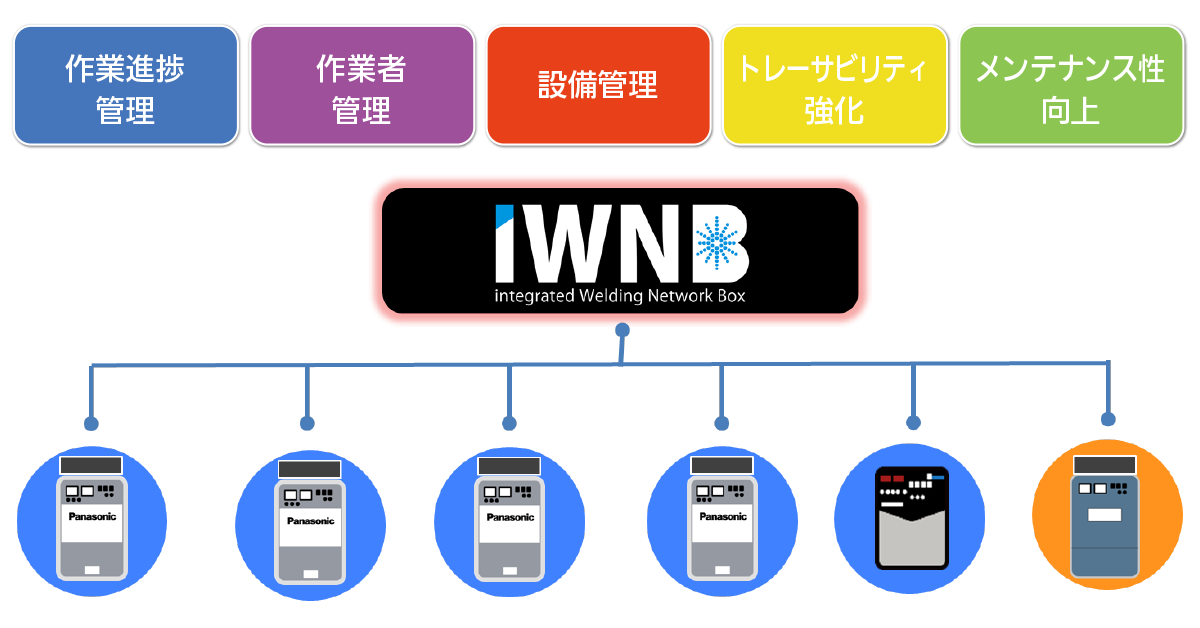

iWNBができること
具体的に以下の6つのカテゴリの機能があります。
| No. | カテゴリ | 項目 | 内容 |
|---|---|---|---|
| 1 | 作業進捗管理 | 作業進捗状況 | 件名、工程毎の現在の作業進捗と予定実績を確認します。 |
| 2 | 作業指示書発行 | 工程と作業の登録及び作業ごとの作業者、作業報告者、工程管理者の登録ができます。 | |
| 3 | 作業入力 | 作業者が勤務状態、作業状態を入力する事で作業者の管理ができます。 | |
| 4 | 作業者管理 | 作業状況 | 現在作業者の作業状況を確認することができます。※1 |
| 5 | 設備管理 | 工場全体 |
現在の稼働状況を確認することができます。消費電力、消耗品の使用量を表示できます。※3 |
| 6 | 過去の実績 |
過去の稼働実績を確認することができます。消費電力、消耗品の使用量を表示できます。※3 |
|
| 7 | トレーサビリティ | 作業情報一覧 | 工程、作業ごとの溶接エラー、溶接線情報が確認できます。※1※2 |
| 8 | エラー履歴 | エラー一覧 | 発生したエラーの一覧が確認できます。※1※2 |
| 9 | メンテナンス | 設備検索 | 溶接機を検索し、メンテナンス履歴の閲覧およびメンテナンス内容の登録ができます。 |
| 10 | システム設定 | ユーザー一覧 | ユーザー情報の検索が行えます。また、ユーザーの新規登録、編集が行えます。※1 |
| 11 | 設備一覧 | 溶接設備の新規登録、編集が行えます。溶接設備エリアの設定を行うことができます。※1 | |
| 12 | 工場レイアウト | 工場内のレイアウト画像を読込み稼働状況などのアイコンの位置を設定することができます。 | |
| 13 | システム管理 | iWNBパソコンのシャットダウン及び再起動、iWNBライセンスの更新、iWNBソフトのバージョンアップ等を行うことができます。 |
※1 個人情報の設定、表示及び出力が可能です。個人情報の取り扱いについては各国の法令に準拠してください。
※2 溶接エラーはフルデジタル溶接機Vシリーズで対応検討しており、開発中です。アナログ溶接機では取得できません。
※3 消費電力は概算値です。消耗品はフルデジタル溶接機で対応検討しており、開発中です。アナログ機では対応できません。

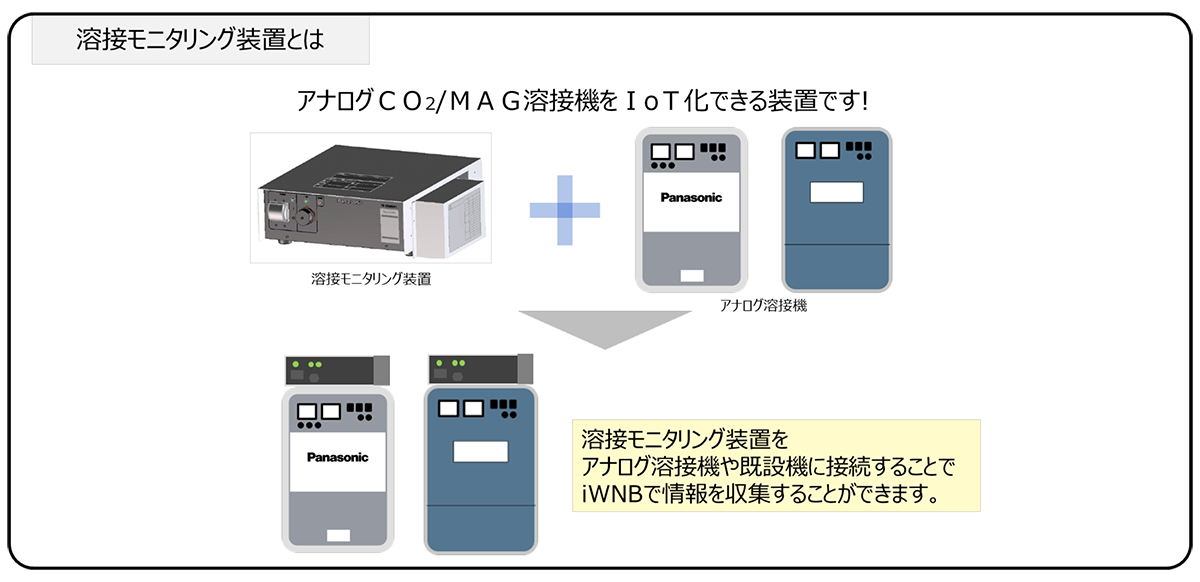

iWNBは溶接モニタリング装置と組み合わせることでアナログ溶接機や既設機からの情報収取が可能です！

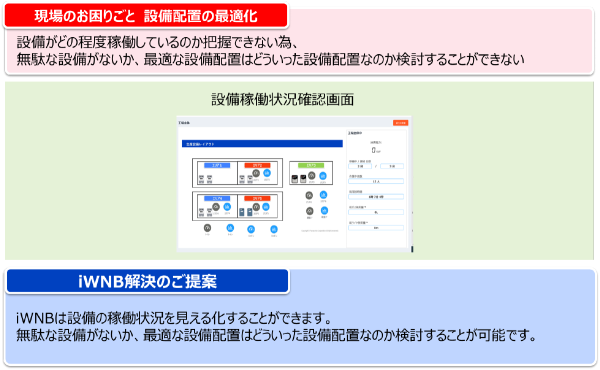

お困り事解決事例

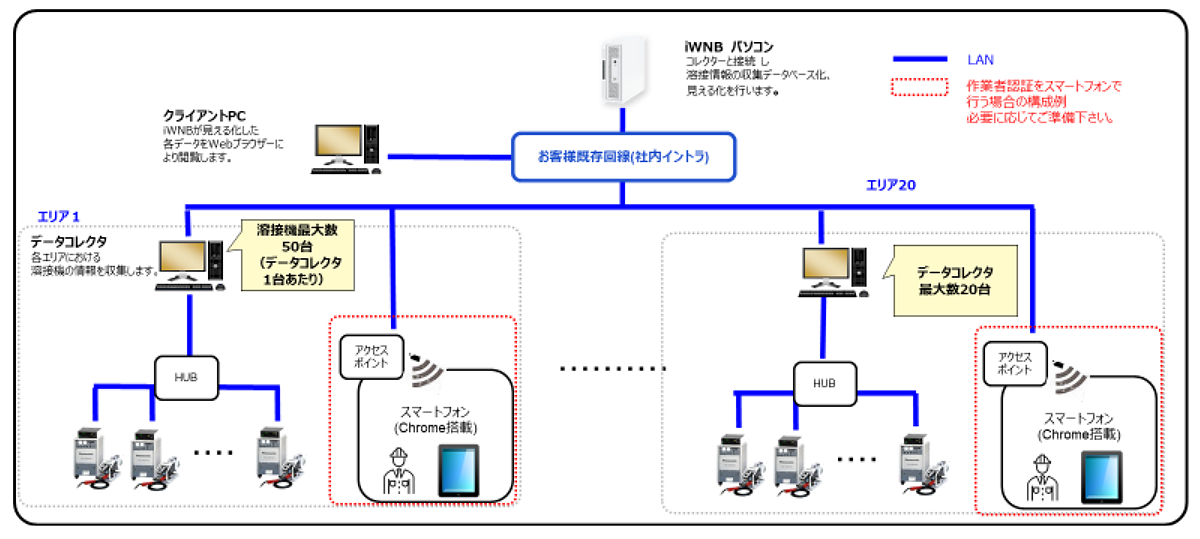

システム構成
導入にあたっての注意事項
- 接続対応機種は以下の通りです
|
CO2/MAG/MIG溶接機 （YD-60WMU1、YD-60WMU1TKA 定格仕様内で取付可能である事） |
CO2/MAG/ガウジング兼用機・ガウジング専用機 （YD-60WMU1、YD-60WMU1TKA 定格仕様内で取付可能である事） |
直流アーク溶接機 （YD-60WMU1、YD-60WMU1TKA 定格仕様内で取付可能である事） |
TIG 溶接機 |
交流アーク溶接機 | プラズマ 切断機 |
|
|---|---|---|---|---|---|---|
| 接続対応 |
|
|
|
|
|
|
| 制限事項 |
|
電圧検出線を接続した場合、電撃防止回路の誤動作を起こす場合があるため、電圧の測定はできません。 また、ガウジング使用時は短絡電流が600Aを超えることがあり、正確に測定することが困難となっております。 ガウジング使用時に繰り返し短絡する使い方をされる場合、別途ご相談ください。 |
電圧検出線を接続した場合、電撃防止回路の誤動作を起こす場合があるため、電圧の測定はできません。 |
YD-60WMU1、YD-60WMU1TKA 定格仕様及び取付可否については弊社営業窓口までご連絡下さい。
- iWNBの販売価格や契約、動作環境・お客様準備品の詳細につきましてはお近くの営業所へお問い合わせください。
