システムカメラ AK-SHB800GJ/AK-SHU800/AK-SFC101G

8K ROIカメラシステム【受注生産品】

AK-SHB800GJ[8Kマルチパーパスカメラ]
AK-SHU800[イメージプロセッシングユニット]
AK-SFC101G[ソフトウェアキー]
本体希望小売価格 オープン価格

※オープン価格の商品は標準価格を定めていません。

AK-SHB800シリーズ本体画像

AK-SHB800GJ/AK-SHU800/AK-SFC101G

  • AK-SHB800GJ / AK-SHU800 / AK-SFC101G

主な機能

  • ⾼精細・広画⾓の8K映像から最⼤4枠のHD映像を切り出し、切り出し枠にタリー表示、パン・チルト・ズーム操作が可能

  • 最⼤8台の8Kマルチパーパスカメラを接続、最⼤32枠のHD映像の切り出しが可能

  • ポートレート(縦型)、横連結、縦連結、4枠クロス連結(4K)の切り出し枠バリエーション

  • リモートカメラ(別売:AW-UE150W/K)を8K ROIカメラの切り出し枠と連動、ひとりのオペレーターで複数アングルの撮影が可能

  • ⼩型軽量のボックスタイプ、設置の⾃由度が⾼いマルチパーパスカメラ

お問い合わせ 販売店一覧

高精細・広画角の8K映像から、最大4つの枠(クロップエリア)を設定し、それぞれをHD映像として切り出す撮影システムです。4つの枠はそれぞれにパン・チルト・ズームが可能。1台の8Kカメラを4台のHDカメラとして運用できます。ライブイベント収録やスポーツ中継などにおいて、撮影の効率化を実現。設置・移設・輸送コストも削減します。ホールやアリーナでは、複数カメラの設置によってふさがっていた観客席を活かすことができます。



ファームウェアダウンロードはこちら

AK-SHB800GJ/AK-SHU800/AK-SFC101G

お問い合わせ 販売店一覧

テクノロジー

8KフルサイズCMOSイメージセンサー

8KフルサイズMOSイメージセンサー

EFマウント

EFマウント

NDフィルター

NDフィルター

8K HDR/ITU-R BT.2020Icon

8K HDR/ITU-R BT.2020

ROI機能 Icon

ROI機能

強み・特長

紹介ビデオ

紹介ビデオ




8K映像から最大4枠のHD映像を切り出し、それぞれにパン・チルト・ズーム

ROIとは“Region of Interest”=「着目する場所」の意味。8K ROIカメラシステムは、高精細・広画角の8K映像から、最大4つの枠(クロップエリア)をHD映像として切り出します。4つの枠はそれぞれにパン・チルト・ズームが可能です。1台の8Kマルチパーパスカメラを4台のHDカメラとして運用できるため、ライブイベント収録やスポーツ中継などにおいて撮影の効率化を実現します。切り出し枠にはタリー表示(下図参照)ができ、従来のシステム同様の運用が可能です。


8K ROIカメラシステム運用例(カメラ1台/ライブステージ収録)

8Kマルチパーパスカメラは固定で設置、4つの切り出し映像のパン・チルト・ズームはそれぞれ個別に可能なほか、たとえばロングとアップの連動も可能。




リモートカメラとも連携するマルチカメラ/マルチアングル切り出し連動機能

8Kマルチパーパスカメラまたはリモートカメラ(AW-UE150W/K)を合わせて最⼤8台のカメラをひとつのシステムとして運⽤可能。メインフレームを設定し連携することにより、複数の映像のパン・チルト・ズームを、ひとつの操作で連動して⾏なえます。これにより、マルチカメラ/マルチアングルの収録・中継を効率化・省⼒化できます。

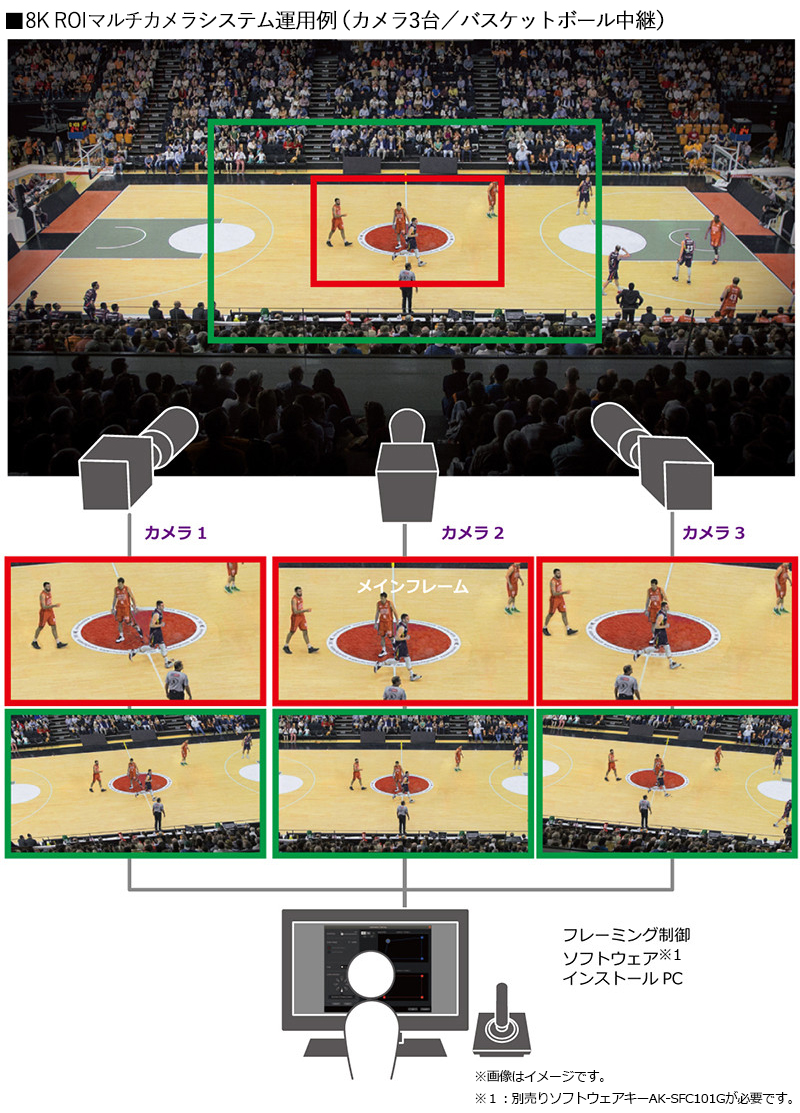

8K ROIマルチカメラシステム運用例(カメラ3台/バスケットボール中継)

8Kマルチパーパスカメラ3台を用いて、アップ/ロング2画面の切出し映像を連携させた場合。メインフレームの操作で6つの切出し映像のパン・チルト・ズームが連動する。




⼩型軽量のマルチパーパスカメラ

8KフルサイズCMOSイメージセンサーを搭載した8KマルチパーパスカメラAK-SHB800GJは⼩型軽量のボックスタイプ。設置・移設・輸送コストも削減します。設置の⾃由度が⾼く、ホールやアリーナでは、従来は複数カメラとカメラマンの配置によってふさがっていた観客席を活かすことができます。

⼩型軽量のマルチパーパスカメラ



広角歪みを自動リアルタイム補正

広角歪みをリアルタイムで自動補正した映像を出力できます。レンズセンターから離れた周辺部を切り出す場合にとくに有効。カメラをパン・チルトしたような自然な映像が得られます。

広角歪み自動補正のサンプル画像



プリセットメモリー、トレーシングメモリー機能

切り出し枠の位置・サイズ・動きを記録/再現できるプリセットメモリー、トレーシングメモリー機能を装備。切り出し枠1つあたり最大100メモリーが可能です。




切り出しバリエーション:ポートレート、 横連結、縦連結、4枠クロス連結(4K)

切り出しバリエーションとして、スマートフォンなどの映像表示に適したポートレート(縦型)、複数枠の横連結、縦連結、さらに4枠をクロス連結させて4K映像の切り出しが可能です。


■切り出し枠バリエーション例

ポートレート(黄)、縦連結(緑)



横連結(青)



4枠クロス連結(赤)

※縦連結と横連結の同時出力には対応していません。




フレーミング制御ソフトウェア

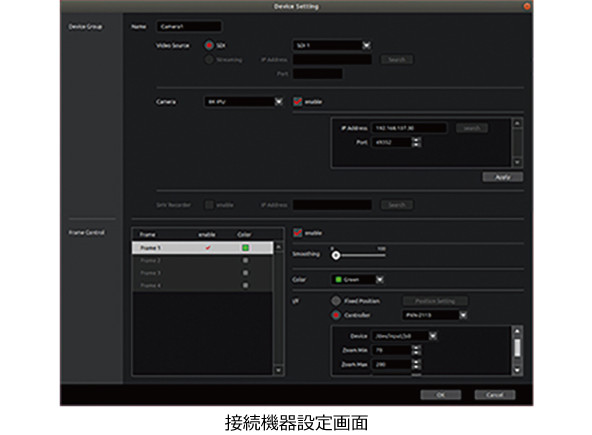

接続機器設定画面
連動枠詳細設定画面

フレーミング制御ソフトウェア用ソフトウェアキー AK-SFC101G

フレーミング制御ソフトウェアをアクティベートして、機能を追加するソフトウェアキーです。


拡張機能をお使いいただくには

商品をご購入いただいた初期状態では拡張機能は無効になっており、そのままでは機能を使用することができません。
拡張機能を使用するためには、別途ソフトウェアキーを購入してアクティベーションを行う必要があります。

ソフトウェアキーのご購入は、販売店までお問い合わせください。

  1. アップグレードソフトウェアキーを販売店へご注文ください。
  2. キーコードの入った箱が届きます。
  3.  箱を開けると、キーコードを記載した用紙と導入ガイド「はじめにお読みください」が入っています。

導入ガイドに従ってアクティベーションを行ってください。

アクティベーションキー発行


8K ROI(Region Of Interest)カメラシステム用ソフトウェア。1台の8Kマルチパーパスカメラを4台のHDカメラとして運用でき、ライブイベント、スポーツ中継を省力化・効率化


  • ひとつの8K映像に最⼤4つのHD映像切り出しエリアを設定可能。
  • 切り出し映像それぞれにパン・チルト・ズームが可能。
  • ポートレート(縦型)、横連結、縦連結、4枠クロス連結(4K)の切り出し枠バリエーション。
  • 切り出し枠の位置・サイズ・動きを記録/再現できるプリセットメモリー、トレーシングメモリー機能。切り出し枠1つあたり最大100メモリーが可能。
  • ひとつのシステムで最⼤8台の8Kマルチパーパスカメラを接続し、最⼤32のHD映像切り出し操作が可能。
  • 複数の映像のパン・チルト・ズームを連動、マルチカメラ/マルチアングル運⽤の省⼒化に対応。
  • わかりやすいGUIと、ジョイスティックコントローラーを⽤いた簡単操作。

■対応カメラシステム
8K マルチパーパスカメラ AK-SHB800GJ (受注生産品)
イメージプロセッシングユニット AK-SHU800(受注生産品)


フレーミング制御ソフトウェアダウンロード

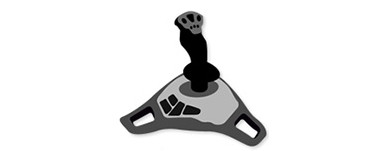

市販のUSBジョイスティックによる、カメラコントロールに対応の画像

市販のUSBジョイスティックによる、カメラコントロールに対応

【制御可能な主な操作】

  • パン・チルト・ズーム
  • 選択切り出し枠の切り替え

【ジョイスティック/ボタン等の操作割り当て】

  • X軸(左右方向):パン
  • Y軸(上下方向):チルト
  • その他、パン・チルトの速度設定やズーム操作、選択切り出し枠の切り替えなどを操作可能。

※DirectInput対応のUSBジョイスティックをサポートします。USBジョイスティックにXInputモードとDirectInputモードの切り替え機能がある場合は、DirectInputモードで使用してください。


8K ROI カメラシステム 各システムモード時の出力信号フォーマット

MENU SDI OUT HD SDI OUT
PIXEL FREQUENCY 3G/12G SEL 1 2 3 4 1
select i/p、select CHARA ON/OFF
2
4320 59.94 - FULL(12G)
4320/59.94p
FULL
1080/59.94i
または1080/59.94p
FULL
1080/59.94i
2160 3G FULL(3G)
2160/59.94p
12G FULL(12G)
2160/59.94p
FULL(12G)
2160/59.94p
-
1080 - CROP1(3G)
1080/59.94p
CROP2(3G)
1080/59.94p
CROP3(3G)
1080/59.94p
CROP4(3G)
1080/59.94p
4320 50 - FULL(12G)
4320/50p
FULL
1080/50i
または1080/50p
FULL
1080/50i
2160 3G FULL(3G)
2160/50p
12G FULL(12G)
2160/50p
FULL(12G)
2160/50p
-
1080 - CROP1(3G)
1080/50p
CROP2(3G)
1080/50p
CROP3(3G)
1080/50p
CROP4(3G)
1080/50p

※製品の仕様は、改善等のため予告なく変更する場合があります。

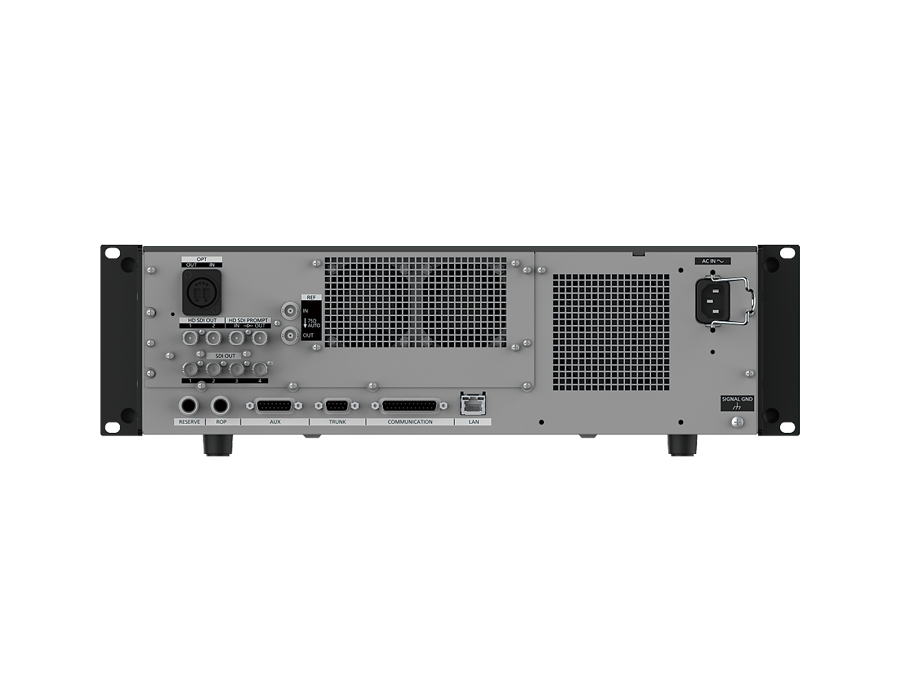

AK-SHU800 背面端子

AK-SHU800 背面端子




ソリューション


スマートステージ(大規模コンサート)(イベント・レンタル)

スマートステージ(大規模コンサート)(イベント・レンタル)

マルチカメラによる収録、会場の大型スクリーン、そしてステージ演出までを統合管理

スマートスタジオ(放送・プロダクション)

スマートスタジオ(放送・プロダクション)

IT/IPプラットフォーム“KAIROS”による新しいスマートスタジオ

スポーツ中継(スポーツ)

スポーツ中継(スポーツ)

8K ROIカメラとリモートカメラの連動制御によりマルチアングルのスポーツ中継を省力化

サポート

ダウンロードの画像

ダウンロード

カタログ、取扱説明書、仕様書、ソフトウェアなどのダウンロードはこちら。

サポート・ポータルの画像

サポート・ポータル

お問い合わせ先、対応機器などのサポート情報はこちら。

主な仕様

AK-SHB800GJ / AK-SHU800 / AK-SFC101G
マルチパーパスカメラユニット (AK-SHB800GJ)
撮像素⼦
フルサイズ、単板CMOS
レンズマウント
EF
感度(2000lx、3200K、89.9%反射)

•[59.94 Hz]:
[NORMAL]: F6
[HIGH SENS]: F10
•[50 Hz]:
[NORMAL]: F6.5
[HIGH SENS]: F11

⽔平解像度

HD: 1000TV本以上(中心)
4K: 2000TV本以上(中心)
8K: 3600TV本以上(中心)

イメージプロセッシングユニット (AK-SHU800)
出力フォーマット
8K(7680 × 4320): 59.94p、50p(12G × 4)
4K(3840 × 2160): 59.94p、50p(12G、3G × 4)
HD(1920 × 1080): 59.94p、50p(3G)、59.94i、50i (1.5G)
