电子元件实装系统 – SPV

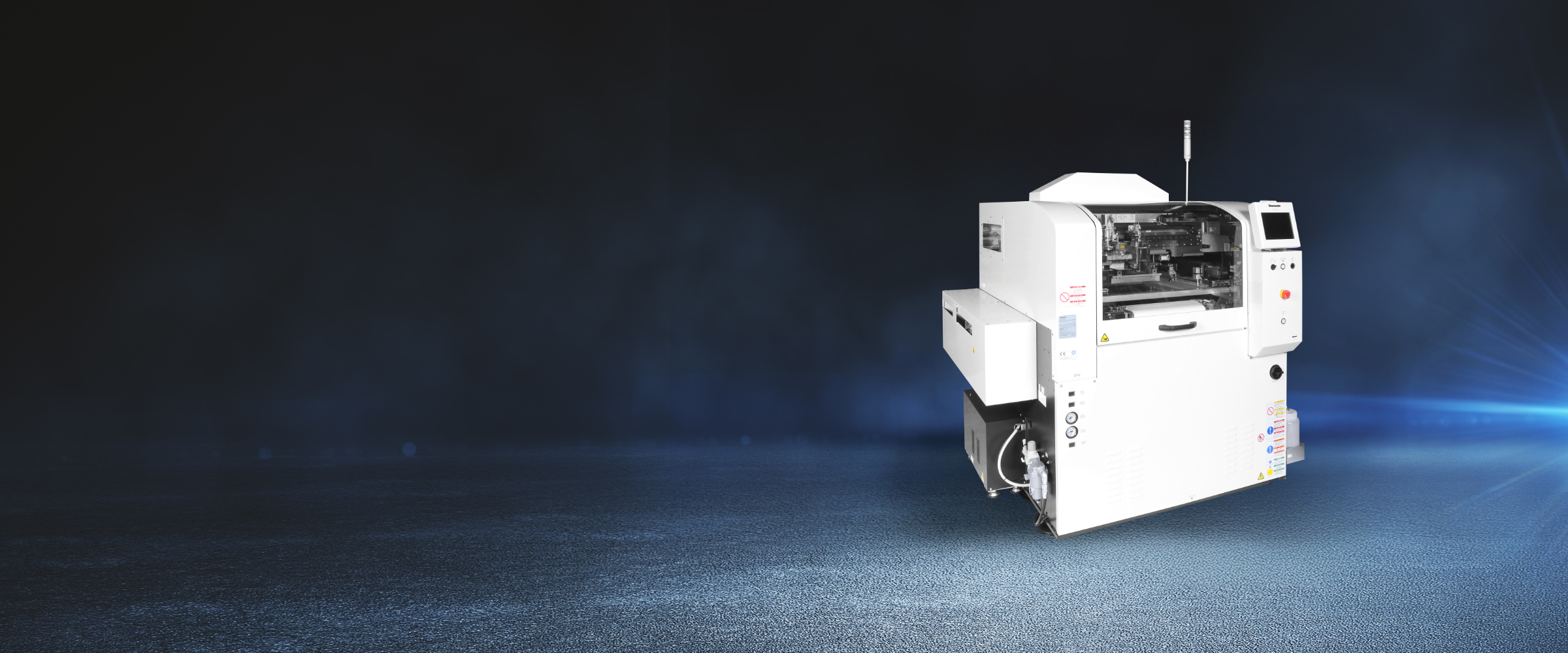

锡膏印刷机 SPV
内置基板分配功能，并可实现高速印刷
优势和特点
高生产率
高速印刷 (10秒/枚) 与稳定品质
动作周期时间10秒/枚，同时满足高速印刷与每次清洁，实现稳定品质。
锡膏自动供给（选购件）
通过搭载2个锡膏瓶，可实现4小时连续运转。
高印刷品质
网板吸着脱板
即使网板张力松弛，也可以通过吸着的方式将网板贴附在基板上。此外，通过使网板仍附着的状态下进行分离，可以网板均匀分离，保持稳定的质量。
混合式基板吸着
通过利用鼓风机，形成网板到基板的空气流向，从而提高锡膏的转印性。
M2M 生产线解决方案 (APC-FB) ( 选购件 )
分析锡膏检查的测量数据，修正印刷位置（X、Y、θ）。
适合客户生产形态的印刷工序
内置基板分配功能
无需单独准备双轨印刷机需要的基板横移装置，基板分配传送带，设备内置功能即可自动完成。
布局变形功能
通过对基板分配功能，设备单双轨道的组合，以满足客户的各种生产形态。
主要规格
| SPV | |
|---|---|
| 基板尺寸 | L 50 mm × W 50 mm ~ L 350 mm × W 300 mm
(2合1规格时的Max.尺寸:L 350 mm×W 165 mm) |
| 印刷周期时间 | 10.0s包括搬运、基板定位、基板识别、印刷、每次清洗 印刷条件、清洗条件:本公司推荐条件 (基板L 250 mm×W 165 mm时) ※2 in1规格时除外 |
| 重复定位精度 | 2 Cpk±5.0μm 6σ识别同一基板后的定位精度 上述定位精度与±5.0μm±3σ (或±2.5μm±1.5σ) 的标记相同 |
| 网板框尺寸 | L 736 mm×W 736 mm、L 650 mm×W 550 mm、L 550 mm×W 650 mm L 750 mm×W 750 mm、L 584 mm×W 584 mm |
