电子元件实装系统 – RG131/RG131-S

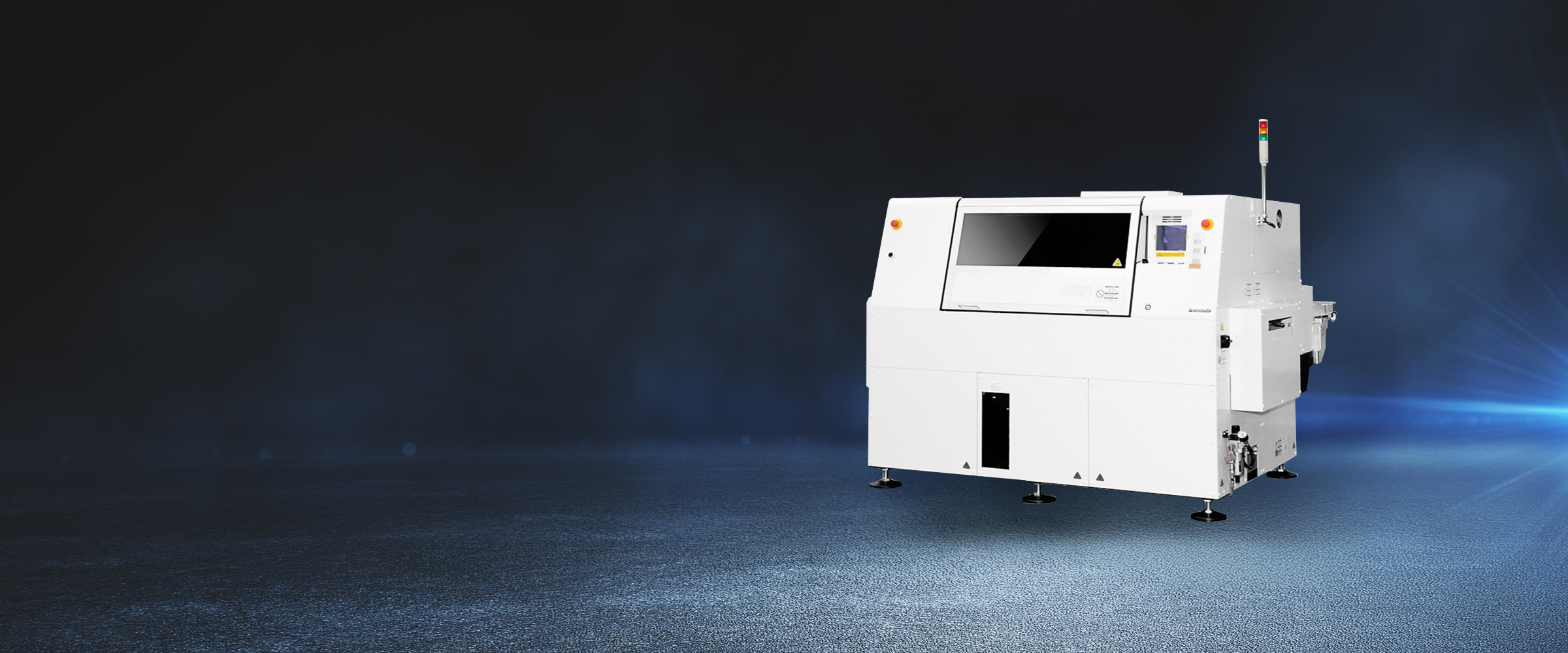

高密度径向元件插件机 RG131/RG131-S
同时实现高品质，高生产率的高密度径向元件插件机。
优势和特点
高生产率
高速插件
采用有序排列的元件供给系统，除以往2间距规格的标准元件外，对3间距规格或4间距规格的大型元件也可实现0.25s/点的高速插件。
实现高效率生产
搭载80站规格的设备，元件供给部采用2分割方式，可根据生产形态从大量生产到多品种少量生产选择运行模式(连接模式、准备模式、交换模式)。减少了元件不足、更换机型时的设备停止时间，提高了运转率和生产率。 (图为更换模式的实例)
高密度插件

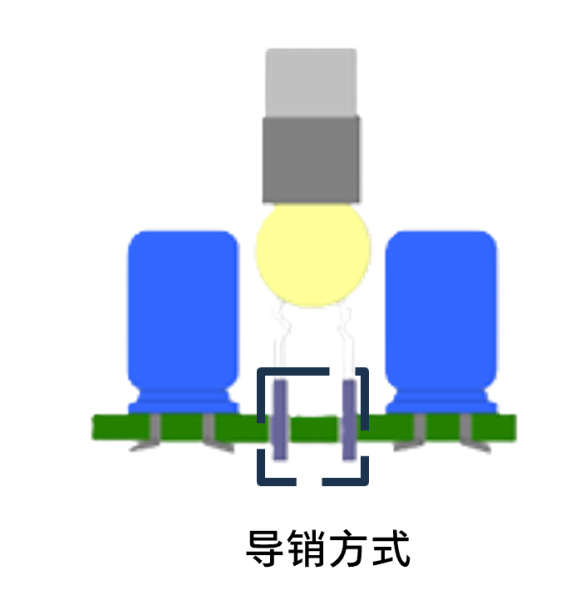

导销方式
利用导销方式，只要有元件进入的间隙 (元件间间隙0.5 mm) 即可插入，可实现高密度插件。

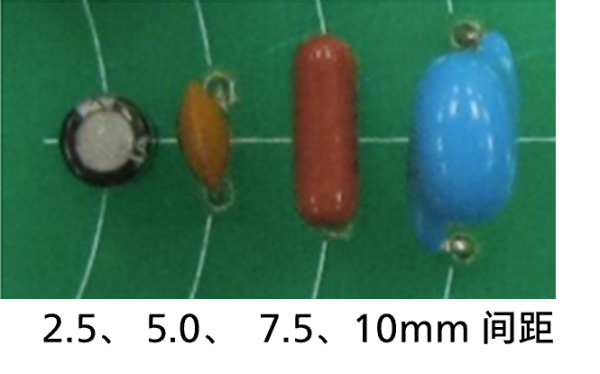

大型元件的高密度插件
实现了2.5 mm、5.0 mm、7.5 mm、10.0 mm的4间距规格，从2.5 mm的小型元件到10.0 mm、φ18 mm的大型元件1台设备即可插件。
实现稳定插件率
使用引脚线削成V型方式，便于插入导销顶端的孔中，从而稳定插件率。
支持大型基板
大型基板对应选购件
最大可识别/插件 650 mm×381 mm 尺寸的基板。
搬送2 片基板选购件
将2块电路板搬入XY工作台1道工序可生产2块电路板。可将电路板铺装时间减半，提高生产效率。
主要规格
| RG131/RG131-S | |
|---|---|
| 基板尺寸 | L 50 x W 50 ~ L 508 x W 381 |
| 插件速度 | 0.25 s / 点 ～ 0.6 s / 点 |
| 元件搭载数量 | RG131：80 ( 连接模式时 ) , 40 + 40 ( 交换模式时 ) RG131-S ：40 |
| 对象元件 | 间距 2.5 mm , 5.0 mm , 7.5 mm , 10.0 mm 高度Hn = Max.26 mm 直径D = Max.18 mm 电阻 , 电解电容器 , 陶瓷电容器 , LED , 晶体管 , 过滤器 , 电阻网络 |
