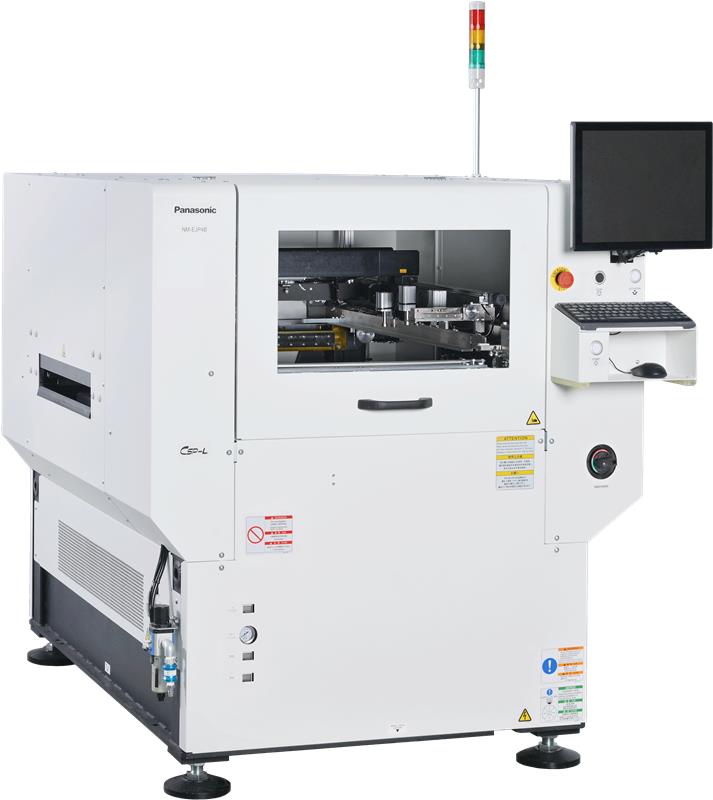

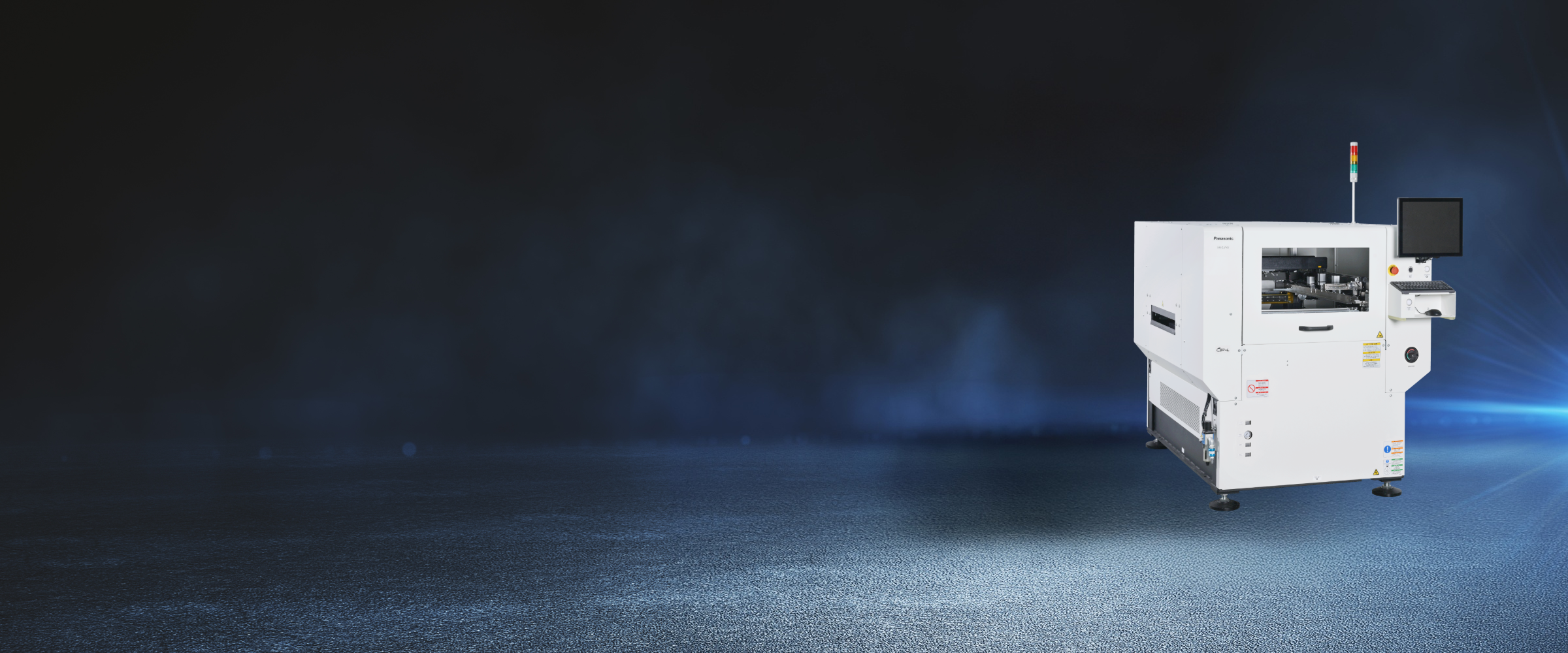

锡膏印刷机 CSP-L
基于 Panasonic 的设计基准，提高了迅速性与操作性，使成本与品质并存，是面向中国开发，适合初期投资的次世代全自动化印刷机。
CSP-L 基于 Panasonic 的设计基准，提高了迅速性与操作性，使成本与品质并存，是面向中国开发，适合初期投资的次世代全自动化印刷机。
此印刷机新开发去技能化功能，配合多种自动化选购件，满足生产中的作业需求。此外，本产品可通过与SPI检查机直连，根据锡膏印刷结果自动调整印刷条件，实现高质量印刷，减少不良产品。
优势和特点
提高操作性
采用17英寸大型屏幕
Windows系统，使用鼠标键盘操控。大型屏幕减少层次结构，减少画面切换，减少操作回数。
背靠背式样
设备背靠背式样纵深尺寸为3160mm（不含LCD彩色屏）。
可对应基板尺寸为510mm x 510mm。
消除熟练技巧依赖・促进省人化
识别标记数据的自动生成（新功能）
无需手动设置标记坐标，输入位置、形状、颜色即可自动识别。自动生成识别数据，减少数据做成和示教时间。
无纸清洁单元（选购件）
无需使用清洁纸和溶剂的清洁方法。
・削减运行成本：不需要清洁纸、清洁溶剂
・提高运转率：无需更换清洁纸，所以无需停止设备
・省人化：清洁吸嘴和清洁刀片的简单清扫和更换
防侧漏挡块（选购件）
用磁石的反作用力和网板接触，抑制印刷时锡膏侧漏。简单的构造，清扫时也很简单。
・防止侧漏造成的干锡膏的混入。
・减少生产中废弃锡膏产生。
・清扫简单，易于安装。
高印刷品质
OEE提高
通过与SPI检查机直连，根据锡膏印刷结果自动调整印刷条件。
主要规格
| CSP-L | |
|---|---|
| 基板尺寸 | Ｌ 50 mm × Ｗ 50 mm ～ Ｌ 510 mm × Ｗ 510 mm |
| 印刷周期时间 | 18.0 s包括搬运、基板定位、基板识别、印刷、每次清洁 (基板L 250 mm×W 150 mm时) |
| 重复定位精度 | 2 Cpk±10.0μm±3σ (本公司指定条件)
|
| 网板框尺寸 | L736 mm × 736 mm, L 650 mm × 550 mm, L 600 mm × 550 mm, L 550 mm × 650 mm L 584 mm × 584 mm, L 736 mm × 584 mm, L 584 mm × 736 mm, L 470 mm × 370 mm( 选购件 ) |
