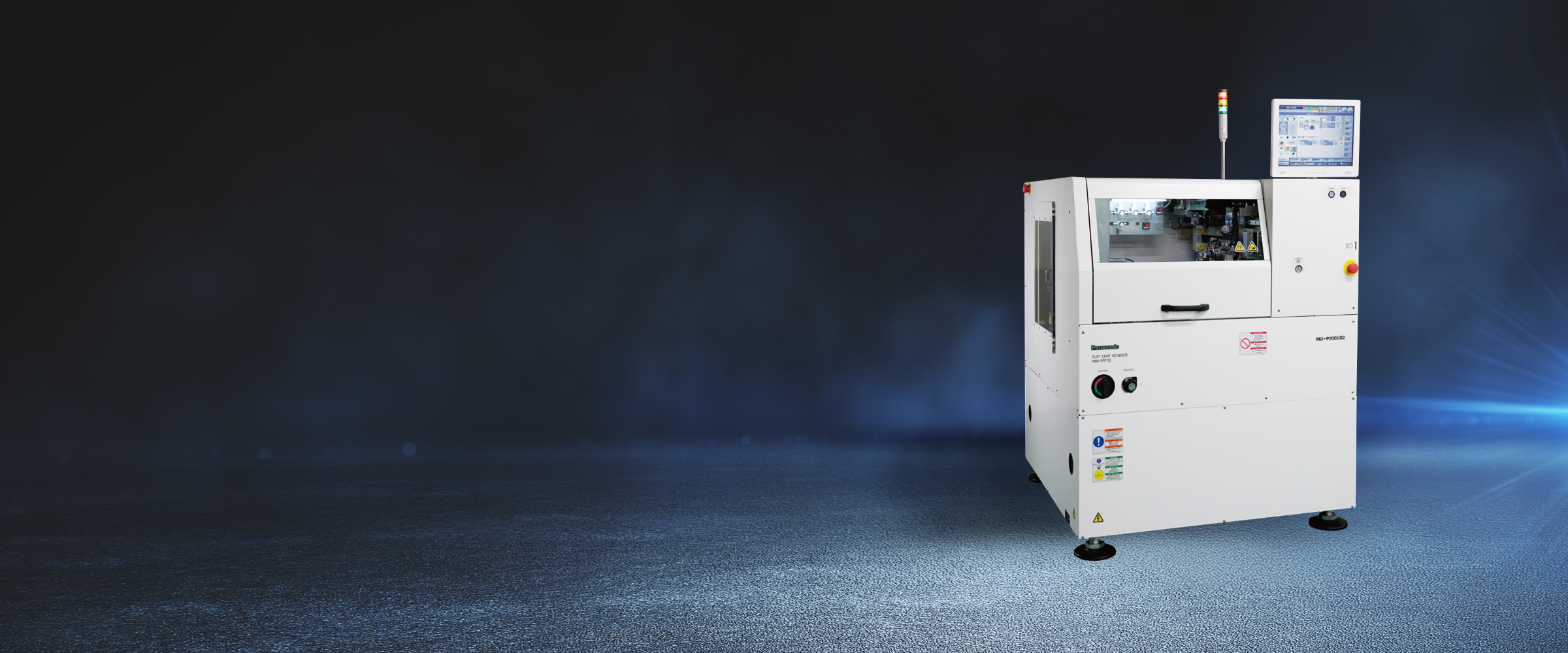

MD-P200US2 Flip-chip Bonder
MD-P200US2 Flip-chip Bonder
半导体相关系统 MD-P200US2 Flip-chip Bonder

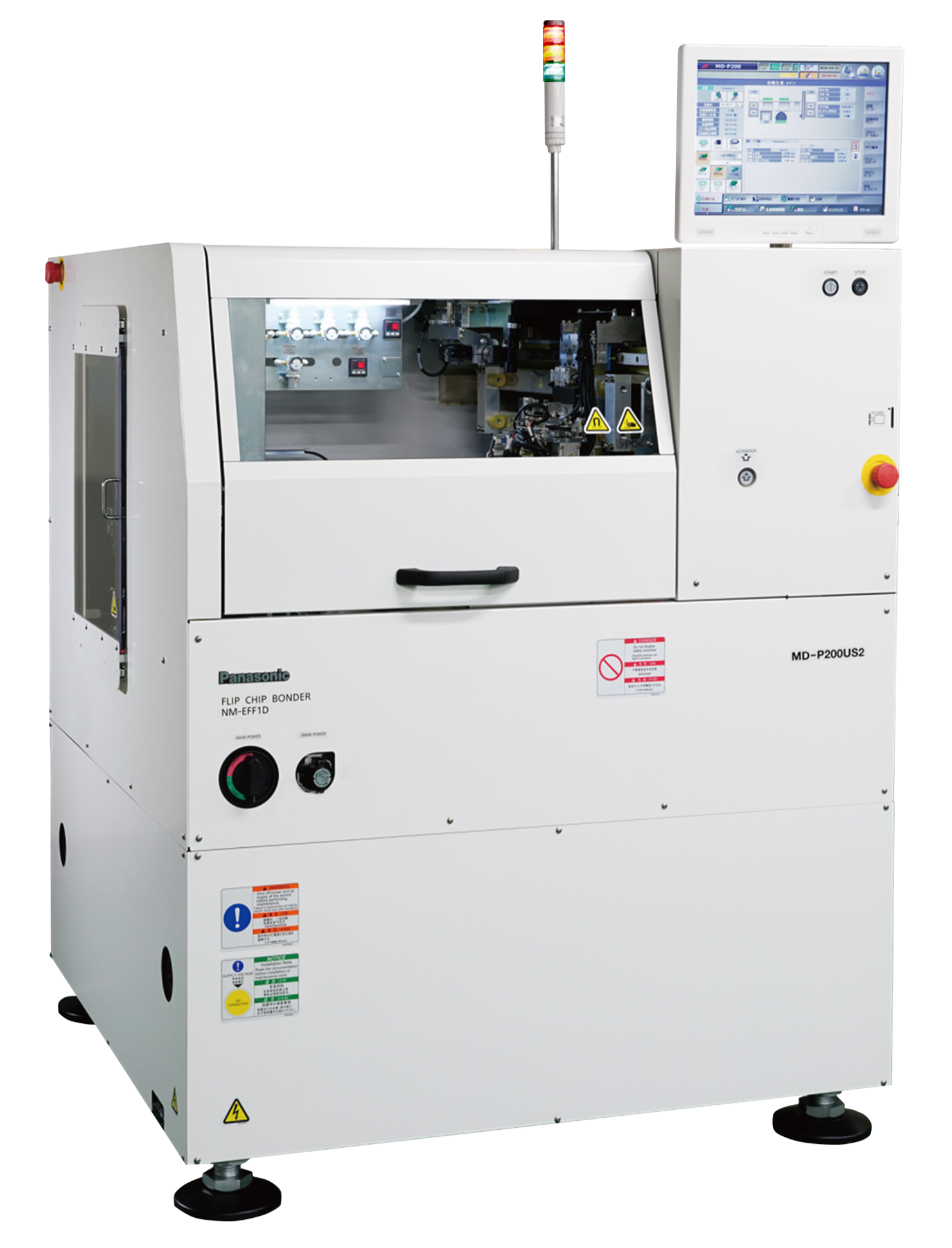

倒装芯片接合机 MD-P200US2

针对先进的小型元件产品而开发的超声波倒装芯片接合机。

MD-P200US2 Flip-chip Bonder

  • MD-P200US2 Flip-chip Bonder

主要功能和特点

  • 基本结构为支持最大Φ200 mm晶圆供应的定点拾取&定点实装。
  • 使用独家的稳定高刚性US加热头进行实装,实现高品质的金属接合。
  • 通过实时US监控功能,实现可追溯性等过程管理。
  • 还扩充了接合后检查、凸点检查、吸嘴检查等品质管理功能。
高附加价值器件的低成本生产 ( 高效能、高生产率 )
11 % 生产性向上。 ( 与MD-P200US 相比 )
以高刚性US 加热头的稳定振动, 实现高品质金属接合。
MD-P200US2 Flip-chip Bonder
装载精度
XY ( 3 σ ) : ±7 μm
基板尺寸
L 50 mm × W 30 mm ~ L 120 mm × W 120 mm
晶片尺寸
L 0.25 mm × W 0.25 mm ~ L 6 mm × W 6 mm
晶片供给
平环 ( 最大8英寸 ) , 托盘
实装负荷
VCM工作头规格 : 1 N ~ 50 N ( 选项 : 2 N ~ 100 N )
