システムカメラ AK-HRP1010

リモートオペレーションパネル(ROP)

本体希望小売価格 669,500円(税抜)

コントローラー対応表はこちら

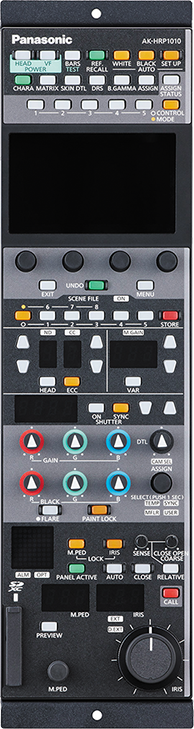

AK-HRP1010メイン画像

AK-HRP1010

  • AK-HRP1010

主な機能・特長

  • 1/4ラック幅サイズで19型EIAラックに4台設置可能

  • タッチパネル式の高解像度3.5型液晶パネルや、使いやすいレイアウトの各種操作ボタンを装備

  • IP接続にも対応し、スタジオカメラのほか、当社製リモートカメラなどの制御に対応

  • ユーザー設定が可能なノブや、使用頻度の高い機能を優先的に登録できるユーザー設定ボタンを装備

  • 本機1台で99台まで切り替えてカメラの制御が可能

新タッチパネルを搭載し、撮影現場で求められる操作感を実現したリモートオペレーションパネル。

※スタジオカメラAK-UC4000/UC4000S、AK-UC3300/UC3300S、AK-HC5000/HC5000Sに対応します。本機と接続して使用可能なその他のカメラの対応状況については「コントローラー対応機種一覧表PDF」をご覧ください。

ファームウェアダウンロードはこちら

テクノロジー

3.5型LCD液晶カラータッチパネル(icon)

3.5型LCD液晶カラータッチパネル

PoE対応

PoE対応

シーンファイル機能

シーンファイル機能

シリアル/IP制御

シリアル/IP制御

SDカードスロット

SDメモリーカードスロット

強み・特長

19型EIAラックへの設置に対応した筐体サイズ

国際的な標準規格である19型EIAラックに、4台並べて設置できる1/4型ラックサイズの筐体。




操作性にこだわった盤面設計

使用頻度の高いボタンを優先的に盤面に装備することでダイレクトな操作を実現。マスターゲイン、色温度制御、マスターフレアなど、ユーザーが任意の機能を登録できるノブや、ゲイン、マトリクスなど使用頻度の高い機能を優先的に登録して、素早く操作ができるユーザー設定ボタンを装備し、現場での運用に合わせた設定が可能です。

操作性にこだわった盤面設計



シリアル/IPでのカメラ制御に対応

シリアル接続、IP接続の双方に対応しており、 PoE※1による電源供給も可能です。 IP接続の活用により、離れた場所からオペレーター業務ができることで、リモートオペレーションによる現場の省人化と効率的な運用に対応します。スタジオカメラの他、当社製リモートカメラなどの制御にも順次対応予定です。※2

※1:Power over Ethernetの略。
※2:スタジオカメラAK-UC4000/UC4000S、AK-UC3300/UC3300S、AK-HC5000/HC5000S、AK-HC3900/HC3900Sに対応します。本機と接続して使用可能なその他のカメラの対応状況については、コントローラー対応機種一覧表PDF をご覧ください。

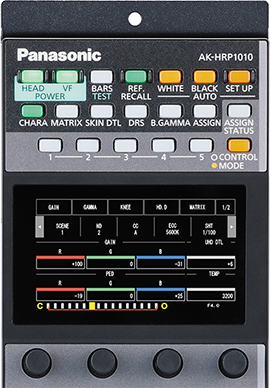

タッチ操作が可能な3.5型液晶カラーパネル

新しくタッチパネル式に対応した高解像度3.5型液晶カラーパネルを搭載。高い視認性と直感的な操作をサポートすることで現場での使いやすさを追求しました。

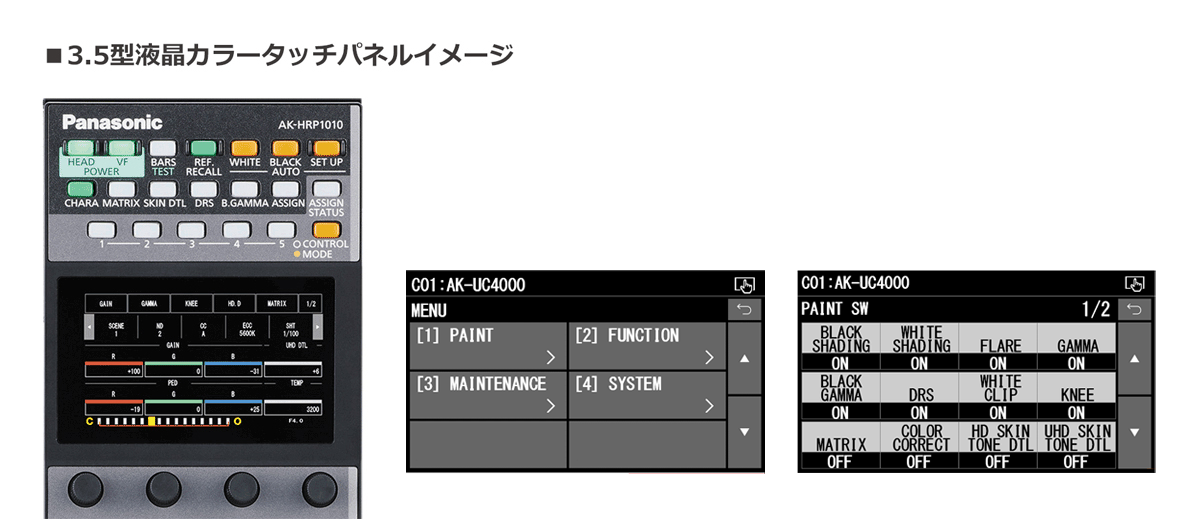

AK-HRP1010 3.5型液晶カラータッチパネルイメージ

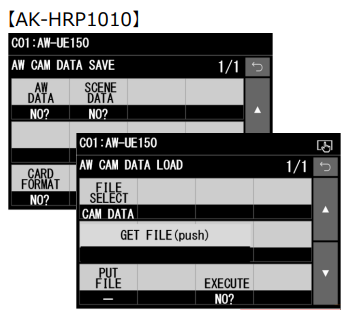

リモートカメラのカメラデータとSCENEデータのSDカード保管

HRP1010でPanasonic製のリモートカメラの各種設定情報※1とビデオやDTL、カラーなどの映像に関連するパラメータ情報を記録するSCENE FILEデータ※2をSDカードに保管することができます。
ROPでリモカメの設定情報の保存ができ、設定情報の再現の手間を削減し、リモカメでもスタカメ同様のワークフローを実現することが可能です。

※1 リモートカメラAW-UE150、AW-UE100、AW-UE80、AW-UE70(在庫限定品)、 AW-UN70(在庫限定品)、AW-UE50、 AW-UE40, AW-HN70(在庫限定品)、 AW-HE75(在庫限定品)、 AW-HE70(在庫限定品)、AW-HR140に対応します。
※2 リモートカメラAW-UE160、AW-UE150、AW-UE100、AW-UE80、AW-UE50、AW-UE40に対応します。

リモートカメラのカメラデータとSCENEデータのSDカード保管

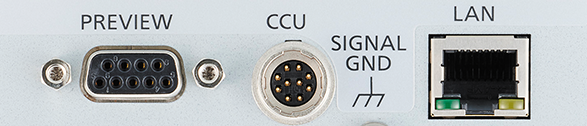

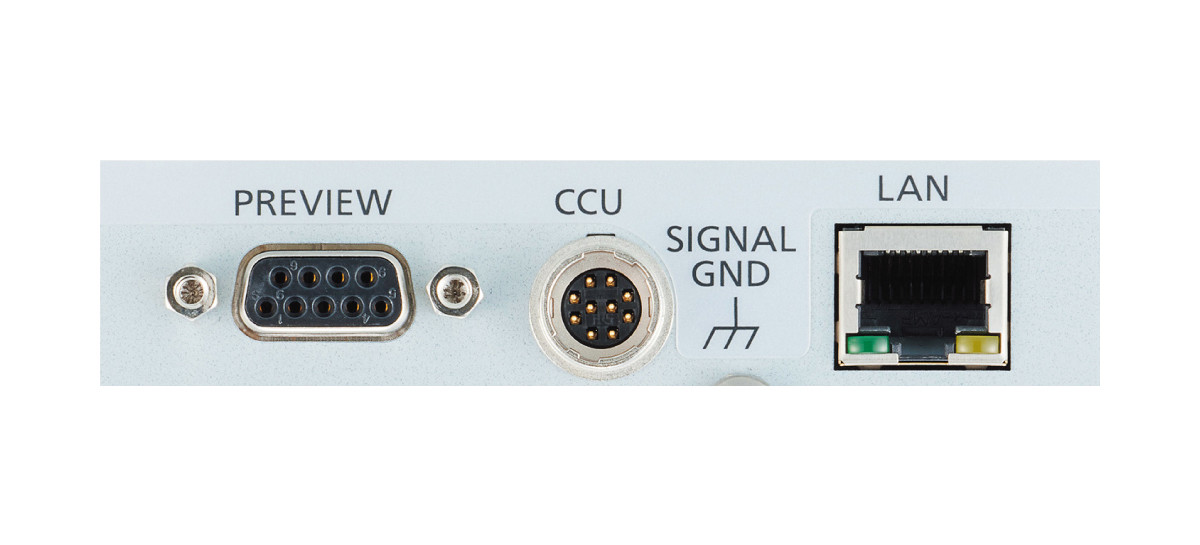

背面端子部


AK-HRP1010背面画像




ソリューション


ライブコンサート(イベント・レンタル)

ライブコンサート(イベント・レンタル)

客席をふさがない小型の8Kカメラ1台で、ステージ全体/アップ4アングルを撮影

4Kスタジオ(放送・プロダクション)

4Kスタジオ(放送・プロダクション)

4K 60p/50pの滑らかな高画質映像でスタジオ撮影

スタジアム(スポーツ)

スタジアム(スポーツ)

スタジアムでの競技撮影に、12G-SDIシステムで高い運用性を確保

サポート

ダウンロードの画像

ダウンロード

カタログ、取扱説明書、仕様書、ソフトウェアなどのダウンロードはこちら。

サポート・ポータルの画像

サポート・ポータル

お問い合わせ先、対応機器などのサポート情報はこちら。

AK-HRP1010
電源

DC 12 V(カメラ/CCU給電 DC 10 V-16 V)
DC 42 V-57 V(PoE 電源)

外形寸法

幅 102 mm × 高さ 385 mm × 奥行 74.4 mm

カメラ/CCU 制御

コントロール信号(カメラ本体/CCU制御)
電源給電 DC16 V(CCU接続時)#
DC12 V(カメラ接続時)#

制御ケーブル 最大延長距離

カメラ本体接続時:20 m
CCU 接続時:50 m
